A: PROCEDURE

Nº Etape Vérifier Oui Non
1 VERIFIEZ L'INSPECTION PREALABLE.

1) Demandez au client quand et comment la panne se manifeste en remplissant un questionnaire.

<Voir AT-4, Questionnaire à remplir lors de l'accueil du client.>

2) Avant d'effectuer le diagnostic, inspectez les composants suivants qui peuvent être à l'origine des problèmes A/T.

  • Inspection générale <Voir AT-5, INSPECTION, Description générale.>
  • Fuite d'huile
  • Essai de régime de calage <Voir AT-14, Essai de calage.>
  • Essai de la pression de canalisation <Voir AT- 17, Essai de la pression de canalisation.>
  • Essai de la pression d'embrayage de transfert <Voir AT-19, Essai de la pression d'embrayage de transfert.>
  • Essai du délai de réponse <Voir AT-16, Essai du délai de réponse.>
  • Essai sur route <Voir AT-13, Essai sur route.>
  • Contacteur inhibiteur <Voir AT-29, Contacteur inhibiteur.>
 L'unité susceptible d'être à l'origine des problèmes A/T est-elle normale? Passez à l'étape 2. Réparez ou remplacez chaque élément.
2 VERIFIEZ LE TEMOIN "POWER".

Mettez le contact d'allumage sur "ON".

 Est-ce que le témoin "POWER" s'allume? Passez à l'étape 3. Passez à l'étape 4.
3 VERIFIEZ LE TEMOIN "POWER".

1) Mettez le contact d'allumage sur "OFF".

2) Réparez le circuit du témoin "POWER" ou le circuit d'alimentation électrique et de mise à la masse.

<Voir AT-28, Procédure de dépistage des pannes pour le témoin "POWER".> 3) Mettez le contact d'allumage sur "ON".

 Est-ce que le témoin "POWER" clignote? Passez à l'étape 4. Passez à l'étape 5.
4 VERIFIEZ L'INDICATION DU CODE DE PANNE.

Rappel d'un code de panne.

Sans MONITEUR DE SELECTION SUBARU <Voir AT-22, SANS MONITEUR DE SELECTION SUBARU, FONCTIONNEMENT, Lisez le code de panne.> Avec MONITEUR DE SELECTION SUBARU <Voir AT-23, AVEC MONITEUR DE SELECTION SUBARU, FONCTIONNEMENT, Lisez le code de panne.>

NOTE: Si la fonction de communication du moniteur de sélection ne fonctionne pas normalement, vérifiez le circuit de communication. <Voir AT-36, COMMUNICATION IMPOSSIBLE POUR INITIALISER, Tableau de dépistage des pannes avec le moniteur de sélection Subaru.>

 Est-ce que le code de panne est affiché? Passez à l'étape 6.

NOTE: Enregistrez tous les codes de panne.

 Passez à l'étape 5.
5 EXECUTEZ LES DEPISTAGES DES PANNES GENERAUX.

1) Inspectez à l'aide de la "Procédure de dépistage des pannes pour code d'absence de panne".<Voir AT-90, Procédure de dépistage des pannes pour code d'absence de panne.>

2) Inspectez en utilisant "Dépistage des pannes concernant au symptôme". <Voir AT-121, Dépistage des pannes concernant au symptôme.>

3) Exécutez le mode d'effacement mémoire.

Sans MONITEUR DE SELECTION SUBARU <Voir AT-25, AVEC MONITEUR DE SELECTION SUBARU, FONCTIONNEMENT, Mode d'effacement mémoire.> Avec MONITEUR DE SELECTION SUBARU <Voir AT-25, SANS MONITEUR DE SELECTION SUBARU, FONCTIONNEMENT, Mode d'effacement mémoire.>

4) Exécutez le mode d'inspection. <Voir AT-24, Mode d'inspection.> Rappel d'un code de panne.

Sans MONITEUR DE SELECTION SUBARU <Voir AT-22, SANS MONITEUR DE SELECTION SUBARU, FONCTIONNEMENT, Lisez le code de panne.> Avec MONITEUR DE SELECTION SUBARU <Voir AT-23, AVEC MONITEUR DE SELECTION SUBARU, FONCTIONNEMENT, Lisez le code de panne.>

 Est-ce que le code de panne est affiché? Complétez le diagnostic. Passez à l'étape 6.
6 EXECUTEZ LE DIAGNOSTIC.

1) Inspectez à l'aide de la "Tableau de dépistage des pannes à l'aide des codes de panne".<Voir AT-40, Procédure de dépistage des pannes à l'aide des codes de panne.>

NOTE: Pour le tableau de codes de panne, reportezvous à "Liste des codes de panne".<Voir AT-27, Liste des codes de panne.>

2) Réparez la cause de la panne.

3) Exécutez le mode d'effacement mémoire.

Sans MONITEUR DE SELECTION SUBARU <Voir AT-25, AVEC MONITEUR DE SELECTION SUBARU, FONCTIONNEMENT, Mode d'effacement mémoire.> Avec MONITEUR DE SELECTION SUBARU <Voir AT-25, SANS MONITEUR DE SELECTION SUBARU, FONCTIONNEMENT, Mode d'effacement mémoire.>

4) Exécutez le mode d'inspection. <Voir AT-24, Mode d'inspection.>

5) Rappel d'un code de panne.

Sans MONITEUR DE SELECTION SUBARU <Voir AT-22, SANS MONITEUR DE SELECTION SUBARU, FONCTIONNEMENT, Lisez le code de panne.> Avec MONITEUR DE SELECTION SUBARU <Voir AT-23, AVEC MONITEUR DE SELECTION SUBARU, FONCTIONNEMENT, Lisez le code de panne.>

 Est-ce que le code de panne est affiché? Complétez le diagnostic. Inspectez en utilisant "Tableau de dépistage des pannes avec le connecteur de diagnostic".

<Voir AT- 40, Procédure de dépistage des pannes à l'aide des codes de panne.>

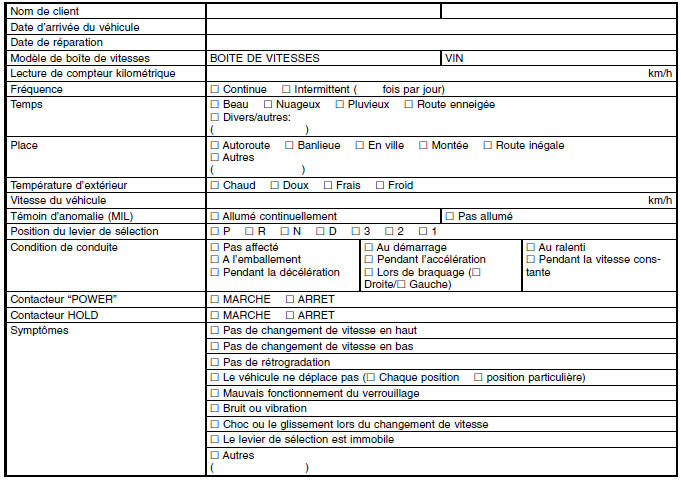

Questionnaire à remplir lors de l'accueil du client

A: VERIFICATION

Vérifiez les éléments suivants lorsque la problème s'est trouvée.

NOTE: Utilisez des copies de cette page pour l'accueil du client.
