Manuel du proprietaire Subaru Impreza: Émetteur-récepteur pour le démarreur à distance du moteur (porte-clés)

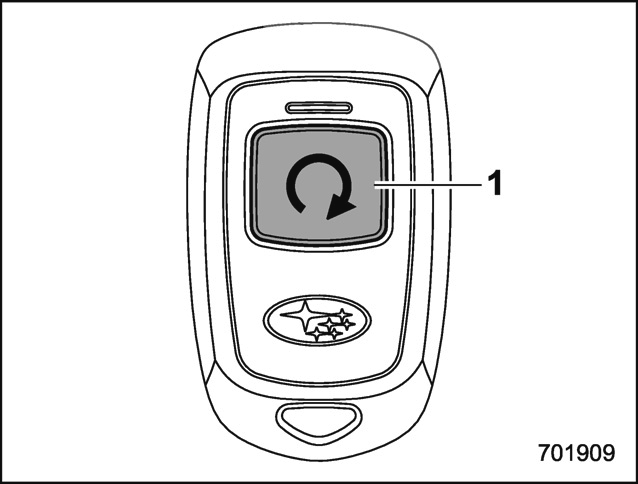

- Bouton du porte-clés
Démarrage du moteur
REMARQUE Toutes les portières du véhicule (y compris le hayon/couvercle de coffre) et le capot moteur doivent être fermés avant d’activer le système de démarrage à distance du moteur. Tout point d’entrée ouvert empêchera le démarrage ou causera l’arrêt du moteur.
Le système de démarrage à distance du moteur est activé en appuyant deux fois sur le bouton du porte-clés de votre émetteur-récepteur pour le démarreur à distance du moteur (porte-clés) en 3 secondes. Si le porte-clés est dans la portée de fonctionnement du système et qu’une demande de démarrage est reçue, les phénomènes suivants se produisent.
- Le porte-clés clignote et émet un bip.
- Le klaxon retentit une fois.
- Les feux de position latéraux, les feux arrière et les feux de stationnement clignotent une fois.
Si le porte-clés n’est pas dans la portée (l’utilisateur est trop loin du véhicule), le porte-clés émet deux longs clignotements sans sonner.
Le système contrôle certaines conditions préalables de sécurité avant le démarrage et, si toutes les conditions sont remplies, le moteur est mis en marche dans les 5 secondes. Après le démarrage du moteur, les phénomènes suivants se produisent.
- Le porte-clés clignote deux fois et émet deux bips.
- Le klaxon retentit une fois.
- Les feux de position latéraux, les feux arrière et les feux de stationnement clignotent une fois.
Pendant que le moteur est au ralenti via le système de démarrage à distance du moteur, les phénomènes suivants se produisent.
- Les feux de position latéraux, les feux arrière et les feux de stationnement restent allumés.
- Le bouton du porte-clés clignote une fois toutes les 3 secondes.
- Les lève-vitres électriques sont désactivés.
Si le moteur tourne mais ne démarre pas (ou démarre et cale), le système de démarrage à distance du moteur s’éteint puis essaye de démarrer le moteur 3 fois de plus. Le système ne va pas essayer de redémarrer le moteur s’il détermine qu’un dysfonctionnement du véhicule empêche le démarrage. Si le moteur ne démarre pas après 3 tentatives supplémentaires, la demande de démarrage à distance du moteur sera annulée.
Arrêt du moteur
Appuyez sur le bouton du porte-clés pendant au moins 2 secondes pour arrêter le moteur. Le porte-clés clignote et retentit trois fois, ce qui indique que le moteur s’est arrêté. Si la demande d’arrêt n’est pas reçue (par exemple, si l’utilisateur est trop loin du véhicule), le porte-clés continue de clignoter une fois toutes les 3 secondes. Le système arrête automatiquement le moteur au bout de 15 minutes.
Fonctions de sécurité du système de démarrage à distance
Pour des raisons de sûreté et de sécurité, le système de démarrage à distance du moteur empêche le démarrage (ou arrête le moteur s’il est en marche) et fait sonner deux fois le klaxon si une des conditions suivantes est détectée. De plus, le porteclés clignote et retentit 3 fois.
- Le temps de fonctionnement total a dépassé 20 minutes
- La pédale de frein est enfoncée
- Une clé est introduite dans le contacteur d’allumage
- Le capot du moteur est ouvert
- Le régime de ralenti du moteur dépasse 3.500 tr/min
- L’alarme de sécurité est déclenchée
- Le levier sélecteur n’est pas en position "P" (modèles CVT)
Si le système détecte qu’une portière (y compris le hayon/couvercle de coffre) est ouverte pendant le fonctionnement, il empêche le démarrage du moteur ou arrête celui-ci, et fait sonner le klaxon et clignoter les feux de position latéraux, les feux arrière et les feux de stationnement 6 fois.
En plus des éléments ci-dessus, si le système de gestion du moteur du véhicule détermine qu’il y a un risque de sécurité en raison d’un problème concernant le véhicule, le véhicule est mis hors tension et le klaxon du véhicule retentit 3 fois.
REMARQUE
- Si le système d’alarme est armé au moment de l’activation du démarreur à distance du moteur (le témoin indicateur de sécurité sur les instruments de bord clignote), le système d’alarme restera armé pendant tout le cycle de démarrage à distance.
- Si le système d’alarme est désarmé au moment de l’activation du démarreur à distance du moteur (le témoin indicateur de sécurité sur les instruments de bord ne clignote pas), le système d’alarme restera désarmé pendant tout le cycle de démarrage à distance.
Opération de démarrage à distance - confirmation du porte-clés
Votre porte-clés de démarreur à distance du moteur est un émetteur-récepteur bidirectionnel pouvant confirmer le fonctionnement du système avec plusieurs indications visuelles et sonores. Le bouton rétro-éclairé par LED du porte-clés et la sonnerie piézoélectrique interne indiquent l’état du système à l’aide des séquences de clignotement et de bip suivantes, à condition que le porte-clés se trouve dans la portée de fonctionnement du système.
Condition préalable | Indication du porte-clés | Signification | |
Clignotement | Bip | ||
Le bouton de démarrage du porte-clés est enfoncé | Continu pendant tout le temps où le bouton est maintenu enfoncé | — | Le porte-clés transmet un signal RF |
L’utilisateur tente de démarrer le moteur en appuyant sur le bouton du porte-clés deux fois en 3 secondes | 1 clignotement | 1 bip | Demande de démarrage du moteur reçue |
2 clignotements | 2 bips | Le moteur a été démarré avec succès | |
1 clignotement toutes les 3 secondes | — | Moteur au ralenti | |
3 clignotements | 3 bips | Le véhicule est à portée mais le moteur n’a pas démarré | |
2 clignotements longs | — | Véhicule hors de portée (moteur non démarré) | |
Moteur au ralenti par fonctionnement du démarrage à distance du moteur | 1 clignotement toutes les 3 secondes | — | Moteur au ralenti |
3 clignotements | 3 bips | Moteur arrêté par temporisation du système ou pour des raisons de sécurité (voir les sections cidessus) | |
L’utilisateur tente d’arrêter le moteur en appuyant sur le bouton de porte-clés pendant au moins 2 secondes. | 3 clignotements | 3 bips | Moteur arrêté par demande de l’utilisateur |
1 clignotement toutes les 3 secondes | — | Demande d’arrêt non reçue. Le moteur reste au ralenti. |
