Revue Technique Subaru Impreza: Actionneur de verrouillage de pêne de hayon
A: DEPOSE
1) Déposez le pêne du hayon. <Voir SL-38, DEPOSE, Pêne de hayon.>

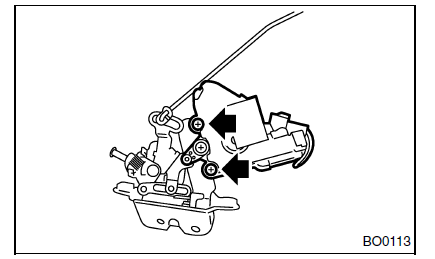

2) Desserrez les deux vis pour déposer l'actionneur de verrouillage de hayon.
B: REPOSE
Pour la repose, procédez dans l'ordre inverse de la dépose.
C: INSPECTION
1) Déconnectez le connecteur de faisceau de l'actionneur de verrouillage de porte.

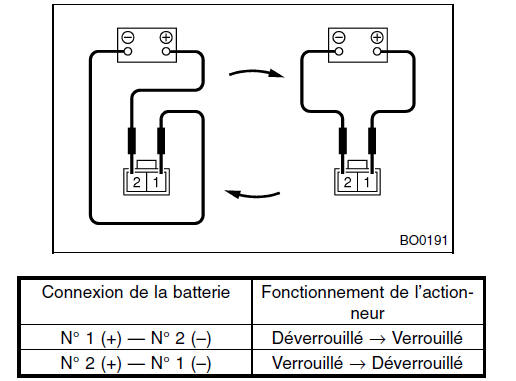

2) Branchez la batterie sur les bornes de l'actionneur de verrouillage de porte.
Si le résultat est mauvais, remplacez l'actionneur de verrouillage du pêne de hayon.
