Revue Technique Subaru Impreza: Becquet

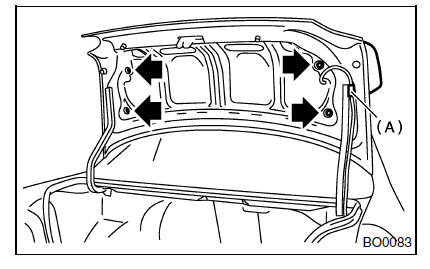

A: DEPOSE
1) Ouvrez le couvercle de coffre.
2) Déposez le connecteur électrique (A) du feu de stop surélevé.
3) Desserrez les écrous de fixation du becquet arrière pour déposer le becquet arrière.
ATTENTION:
- Quand vous déposez l'écrou, veillez à ne pas le laisser tomber dans le couvercle de coffre.
- Veillez à éviter d'endommager pendant la dépose ou la repose.
B: REPOSE
1) Pour la repose, procédez dans l'ordre inverse de la dépose.
2) Nettoyez les surfaces de montage du couvercle de coffre et le becquet avant la repose.
Panneau d'auvent
A: DEPOSE
1) Ouvrez le capot.
2) Déposez le bras d'essuie-glace. <Voir WW-17,
DEPOSE, Bras d'essuie-glace avant.>
3) Déposez le joint du panneau avant.
4) Desserrez les c ...
Becquet de bas de marche
A: DEPOSE
Déposez les clips (1 en avant, 6 en dessous), déposez
le becquet latéral.
B: REPOSE
Pour la repose, procédez dans l'ordre inverse de la
dépose. ...
D'autres materiaux:
Connecteur de diagnostic
A: REMARQUE
1) Ce connecteur est utilisé aux outils généraux de diagnostic embarqué II et
au moniteur de sélection Subaru.
2) Les bornes de nº 4 à nº 6 du connecteur de diagnostic sont utilisées pour le
signal du moniteur de sélection
Subaru.
ATTENTION:
Ne raccordez que les outils de balayage général ...
