A: DEPOSE

NOTE: Les positions pour les modèles à conduite à droite sont symétriquement opposées.

1) Ouvrez le capot.

2) Déposez le capuchon.

3) Desserrez l'écrou pour déposer le bras.

Systèmes d'essuie-glace et de lave-glace

B: REPOSE

NOTE: Les positions pour les modèles à conduite à droite sont symétriquement opposées.

1) Pour la repose, procédez dans l'ordre inverse de la dépose.

2) Fonctionnez l'essuie-glace une fois.

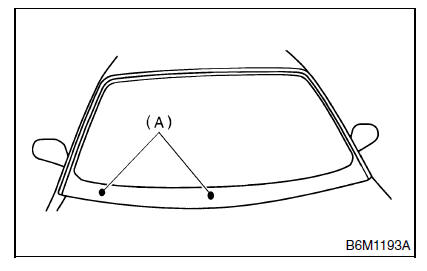

3) Alignez le balai d'essuie-glace sur le repère de la partie céramique (A) de la partie inférieure du parebrise avant.

Systèmes d'essuie-glace et de lave-glace

C: REGLAGE

NOTE: Les positions pour les modèles à conduite à droite sont symétriquement opposées.

Fonctionnez l'essuie-glace une fois. Alignez le balai d'essuie-glace sur le repère de la partie céramique (A) de la partie inférieure du pare-brise avant.

Systèmes d'essuie-glace et de lave-glace
