Revue Technique Subaru Impreza: C: Demontage

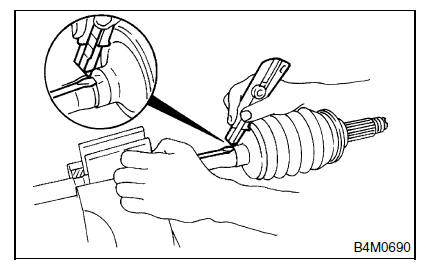

1) Tracez des repères d'alignement sur l'arbre et la cuvette extérieure.

Systeme d'arbre de commande

2) Déposez la bande et le soufflet du joint SFJ.

ATTENTION: Veillez à ne pas endommager le soufflet.

Systeme d'arbre de commande

3) Déposez le circlip de la cuvette extérieure du joint SFJ en utilisant le tournevis.

Systeme d'arbre de commande

4) Déposez la cuvette extérieure du joint SFJ de l'arbre.

5) Essuyez la graisse.

ATTENTION: La graisse est un lubrifiant spécial. Ne confondez pas avec d'autres produits.

6) Tracez des repères d'alignement sur la bague libre et le tourillon.

Systeme d'arbre de commande

7) Déposez la bague libre du tourillon.

ATTENTION: Faites attention à la position de la bague libre.

8) Tracez des repères d'alignement sur le tourillon et l'arbre.

Systeme d'arbre de commande

9) Déposez le jonc d'arrêt et le tourillon.

Systeme d'arbre de commande

ATTENTION: Veillez à envelopper les cannelures de l'arbre de ruban en vinyle pour éviter de griffer le soufflet.

10) Déposez le soufflet de joint SFJ.

11) Placez l'arbre de commande dans un étau et insérez- le entre les blocs en bois.

ATTENTION: Ne posez pas directement l'arbre de commande dans l'étau; utilisez le bloc en bois.

12) Levez les griffes de bande à l'aide d'un tournevis et d'un maillet.

Systeme d'arbre de commande

(A) Griffes de bande de soufflet

13) Coupez et déposez le soufflet.

ATTENTION: Toujours remplacez le souffle une fois déposé par un neuf.

Systeme d'arbre de commande

14) L'essieu est alors démonté, mais le joint BJ n'est pas démontable.
