Revue Technique Subaru Impreza: Compte-tours
A: DEPOSE
Démontez le combiné d'instruments, puis déposez l'ensemble compteur de vitesse et compte-tours. <Voir IDI-18 DEMONTAGE, Combiné d'instruments.>
B: REPOSE
Pour la repose, procédez dans l'ordre inverse de la dépose.
C: INSPECTION

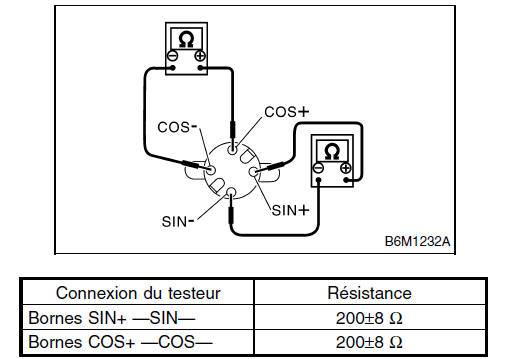

Mesurez la résistance entre les bornes du comptetours.

Si le résultat est négatif, remplacez l'ensemble compteur de vitesse et compte-tours.
Si le résultat est satisfaisant, remplacez le circuit imprimé du combiné d'instruments combiné.
Compteur de vitesse
A: DEPOSE
Démontez le combiné d'instruments, puis déposez
l'ensemble compteur de vitesse et compte-tours. <Voir
IDI-18 DEMONTAGE, Combiné d'instruments.>
B: REPO ...
Jauge à carburant
A: DEPOSE
Démontez le combiné d'instruments, puis déposez
l'ensemble jauge à carburant et jauge de température
d'eau. <Voir IDI-18 DEMONTAGE, Combiné d' ...
