Revue Technique Subaru Impreza: Description générale

A: CARACTERISTIQUES

Systèmes d'essuie-glace et de lave-glace

B: COMPOSANT

1. ESSUIE-GLACE AVANT

Systèmes d'essuie-glace et de lave-glace

  1. Caoutchouc d'essuie-glace
  2. Balai d'essuie-glace
  3. Bras d'essuie-glace
  4. Tringle d'essuie-glace
  5. Moteur d'essuie-glace

Couple de serrage: N*m (kgf-m)
T1: 6,0 (0,61)
T2: 20 (2,0)

2. ESSUIE-GLACE ARRIERE

Systèmes d'essuie-glace et de lave-glace

  1. Caoutchouc d'essuie-glace
  2. Balai d'essuie-glace
  3. Bras d'essuie-glace
  4. Moteur d'essuie-glace
  5. Entretoise A
  6. Coussin
  7. Entretoise B
  8. Ecrou
  9. Chapeau
  10. Couvercle de bras d'essuieglace

Couple de serrage: N*m (kgf-m)
T1: 5,9 (0,6)
T2: 7,4 (0,75)
T3: 7,8 (0,8)

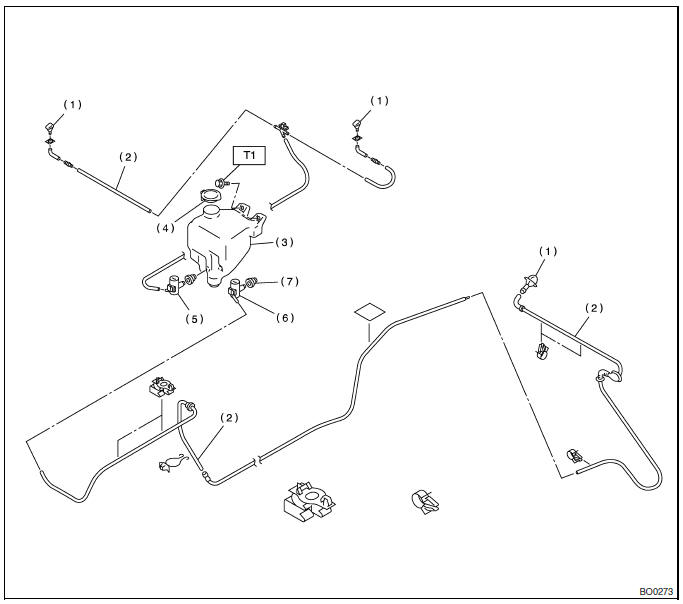

3. RESERVOIR DE LAVE-GLACE

Systèmes d'essuie-glace et de lave-glace

  1. Buse de lave-glace
  2. Flexible de lave-glace
  3. Réservoir de liquide de laveglace
  4. Bouchon de réservoir de liquide de lave-glace
  5. Moteur de lave-glace avant
  6. Moteur de lave-glace arrière
  7. Passe-fil

Couple de serrage: N*m (kgf-m)
T: 6,0 (0,61)

C: ATTENTION

  • Rebranchez correctement les connecteurs et les flexibles.

    Après avoir rebranché, confirmez que chaque fonction marche normalement.

  • Procédez avec soin car les faisceaux de câblage du système de coussin gonflable passent à proximité des pièces et des commutateurs électriques.
  • Tous les faisceaux de câblage et les connecteurs du système de coussin gonflable sont colorés en jaune.

    N'utilisez pas de testeur sur ces circuits.

  • Lors de la pose des flexibles, veillez à ne pas les tordre, les coincer, etc.
  • Même la pénétration d'une petite quantité d'huile ou de lubrifiant comme de l'huile au silicone dans le réservoir et les tuyaux de lave-glace produira un film d'huile sur la glace de pare-brise, causant des vibrations et des à-coups lors du fonctionnement de l'essuie-glace. Par conséquent, veillez à ce qu'aucun lubrifiant ne puisse pénétrer dans le système.
    Systemes d'essuie-glace et de lave-glace
    ...

    Système d'essuie-glace et de lave-glace
    A: SCHEMA 1. CONDUITE A GAUCHE AVEC L'ESSUIE-GLACE ET LAVE-GLACE (AVANT) 2. CONDUITE A DROITE AVEC L'ESSUIE-GLACE ET LAVE-GLACE (AVANT) 3. CONDUITE A GAUCHE AVEC L'ESSUIE-GLACE ET LAVE-GLA ...
