A: COMPOSANT

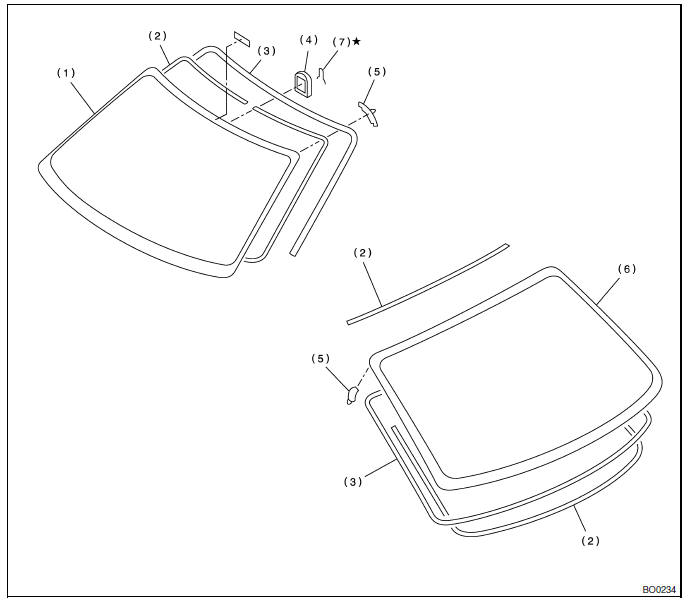

1. GLACE FIXE (BERLINE)

Glace/fenetre/miroir

  1. Glace de pare-brise
  2. Caoutchouc d'étanchéité
  3. Moulure
  4. Montage de rétroviseur
  5. Goupille de positionnement
  6. Glace de lunette arrière
  7. Ressort

2. GLACE FIXE (BREAK)

Glace/fenetre/miroir

  1. Glace de pare-brise
  2. Caoutchouc d'étanchéité
  3. Moulure
  4. Montage de rétroviseur
  5. Goupille de positionnement
  6. Garniture
  7. Glace de custode arrière
  8. Goupille de positionnement
  9. Glace

3. GLACE DE PORTE AVANT

Glace/fenetre/miroir

  1. Glace
  2. Cadre de porte (Avant)
  3. Cadre de porte (Arrière)
  4. Lève-glace
  5. Moteur

Couple de serrage: N*m (kgf-m)
T1: 7,35 (0,75)
T2: 14 (1,4)

4. GLACE DE PORTE ARRIERE

Glace/fenetre/miroir

  1. Glace
  2. Cadre de porte (Avant)
  3. Cadre de porte (Arrière)
  4. Lève-glace
  5. Moteur

Couple de serrage: N*m (kgf-m)
T1: 7,35 (0,75)
T2: 14 (1,4)

5. RETROVISEUR

Glace/fenetre/miroir

  1. Rétroviseur extérieur
  2. Rétroviseur intérieur
  3. Support
  4. Ressort
  5. Miroir

B: ATTENTION

  • Quand des connecteurs électriques ont été débranchés, vérifiez toujours le fonctionnement après les avoir rebranchés.
  • Evitez d'occasionner des impacts et des dégâts aux glaces.

C: OUTILLAGE DE PREPARATION

NOM DE L'OUTIL REMARQUES
Vérificateur de circuit Utilisé pour vérifier la tension et la continuité.
Corde à piano Utilisé pour déposer la glace de fenêtre.
Couteau pour pare-brise Utilisé pour déposer la glace de fenêtre.
    Glace/fenetre/miroir
    ...

    Système de lève-glace électrique
