A: DEPOSE

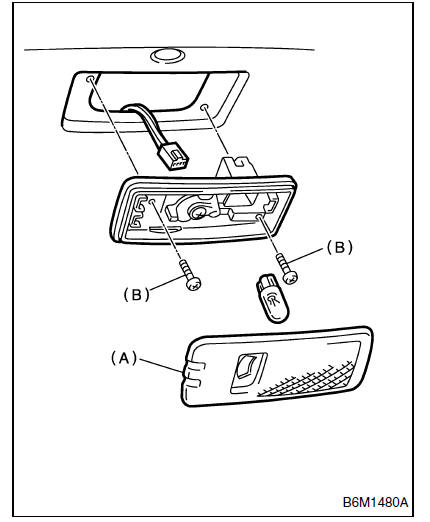

1) Déposez l'objectif (A) et les vis de fixation du plafonnier (B).
2) Déconnectez les connecteurs de faisceau et déposez l'éclairage de compartiment à bagages.
B: REPOSE
Pour la repose, procédez dans l'ordre inverse de la dépose.
C: INSPECTION
Mettez le commutateur sur chaque position et vérifiez la continuité entre les bornes.
Plafonnier
A: DEPOSE
1) Déposez l'objectif (A) et les vis de fixation du plafonnier
(B).
2) Déconnectez les connecteurs de faisceau et déposez
l'éclairage.
B: REPOSE
Pour l ...
Eclairage de coffre à bagages
A: DEPOSE
Déconnectez les connecteurs de faisceau et déposez
l'éclairage de coffre.
B: REPOSE
Pour la repose, procédez dans l'ordre inverse de la
dépose. ...
