Revue Technique Subaru Impreza: Mise au rebut du module de coussin gonflable (Déploiement après dépose du véhicule)

A: FONCTIONNEMENT

ATTENTION:

• Ne mettez pas au rebut le module de coussin gonflable sans déployé, car il peut provoquer des risques de blessures personnelles par le déploiement accidentel.
• Il faut déployer le module de coussin gonflable avant de le déposer du véhicule. Ne le déposez pas, s'il ne faut pas.
• La mise au rebut du module de coussin gonflable doit s'effectuer sur le terrain plate où est exempte de danger. Evitez d'exposer sous la pluie ou au vent.
• Evitez d'endommager ou de faire tomber le module de coussin gonflable.
• Car le déploiement de module de coussin gonflable émet le grand bruit d'explosion, informez les voisins de n'approcher aucune personne dans 5 mètres.
• Quelque fumé sera émit du déploiement de module de coussin gonflable. Par conséquent, il faut le déployer dans un local bien ventilé et ne comportant aucune alarme incendie.
• Portez les gants, les lunettes et l'obturateur d'oreille penant cette procédure. Lavez vos mains après le travail.
• Après avoir déployé le coussin gonflable, le module est extrêmement chaud. Laissez-le poser pendant 40 minutes, et faites-le au rebut.
• Ne mettez pas en contact le module de coussin gonflable déployé avec l'eau.
• Enveloppez le module de coussin gonflable une fois déployé dans un sac en vinyle étanche à air et mettez-le au rebut.
• Si le circonférence ne permet pas le déploiement du module de coussin gonflable, consultez le serveur de Subaru.

1. MODULE DE COUSSIN GONFLABLE (CONDUCTEUR)

1) Mettez le contact d'allumage sur "OFF".

2) Débranchez le câble de mise à la masse de la batterie, puis attendez pendant au moins 20 secondes avant de commencer à travailler.

3) Déposez le module de coussin gonflable. <Voir AB-13, Module de coussin gonflable du conducteur.>

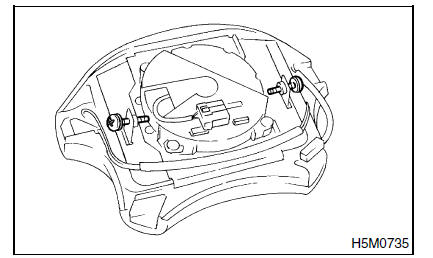

4) Montez les boulons une fois ôtés sur le module de coussin gonflable.

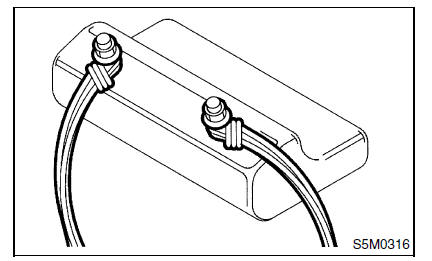

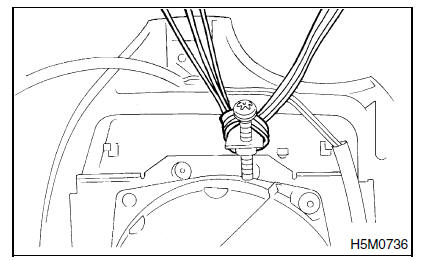

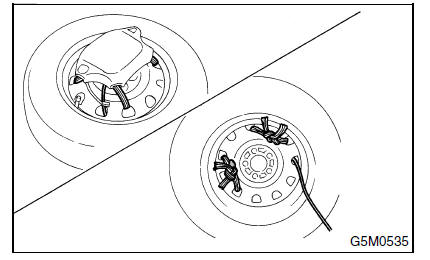

5) Liez ensemble les trois faisceaux de câblage à usage automobile (chacun avec une section de 1,25 mm2 ou plus) et enroulez-les deux fois autour du montant du module de coussin gonflable.

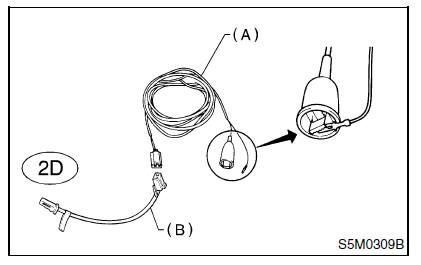

6) Court-circuitez la borne garnie de la pince crocodile comme l'outil de déploiement (A).

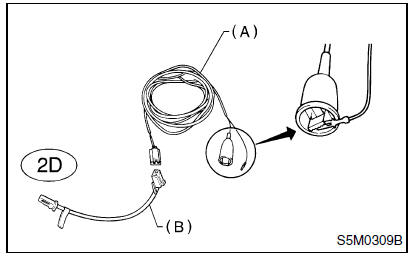

7) Connectez l'outil de déploiement et l'adaptateur A (déploiement) (A).

Outil de déploiement: (Nº de pièce 98299PA030)
Adaptateur A (déploiement): (Nº de pièce 98299FC030)

ATTENTION: L'outil de déploiement devrait être court-circuité jusqu'à avant de déploiement du module de coussin gonflable.

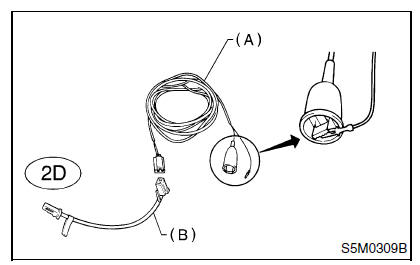

8) Connectez le connecteur (2D) de l'adaptateur A (déploiement) du module de coussin gonflable.

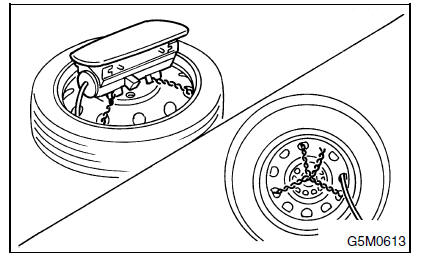

9) Reposez le module de coussin gonflable avec le rembourrage dirigé vers le haut sur la roue équipé du pneu.

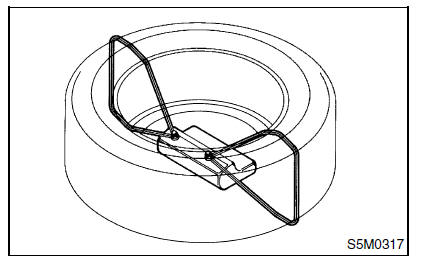

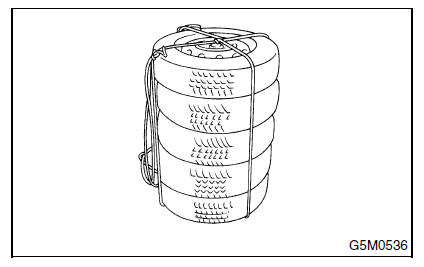

10) Posez trois pneus sans jante sur le pneu comportant le module de coussin gonflable. Empilez un pneu additif équipé de roue, puis serrez fermement les pneus à l'aide d'une corde.

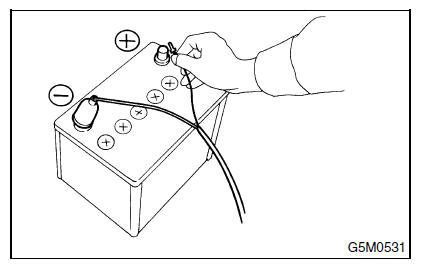

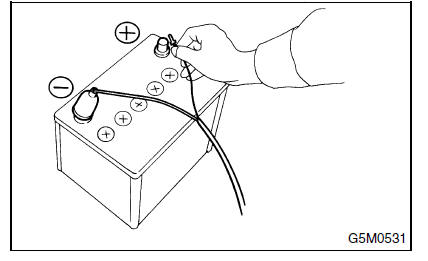

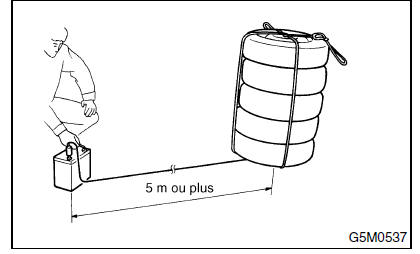

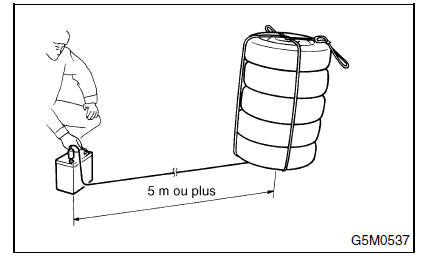

11) Déplacez la batterie au moins 5 mètres loin du véhicule et à la zone satisfaisante. Connectez l'outil de déploiement (pince crocodile) sur la borne négative de la batterie.

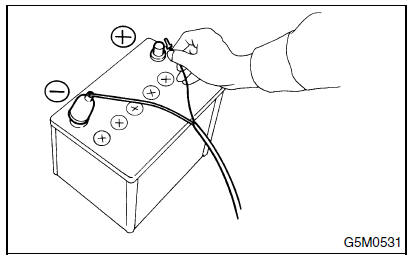

12) Connectez l'autre borne de l'outil de déploiement à la borne positive de la batterie. Déployez ensuite le module de coussin gonflable.

ATTENTION:

• Après avoir déployé le coussin gonflable, le module est extrêmement chaud. Laissez-le poser pendant 40 minutes, et faites-le au rebut.
• Ne mettez pas en contact le module de coussin gonflable déployé avec l'eau.

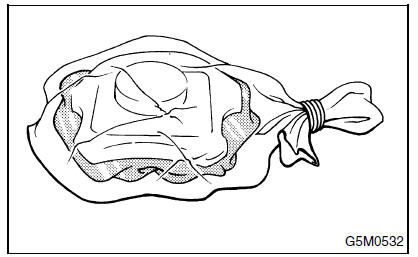

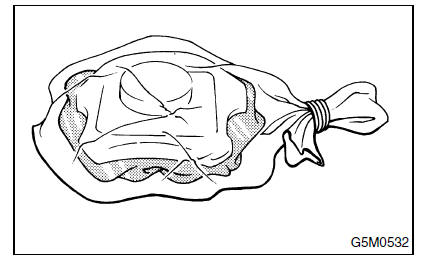

13) Enveloppez le module de coussin gonflable une fois déployé dans un sac en vinyle étanche à air et mettez-le au rebut.

2. MODULE DE COUSSIN GONFLABLE (PASSAGER)

1) Mettez le contact d'allumage sur "OFF".

2) Débranchez le câble de mise à la masse de la batterie, puis attendez pendant au moins 20 secondes avant de commencer à travailler.

3) Déposez le module de coussin gonflable. <Voir AB-15 Module de coussin gonflable du passager.>

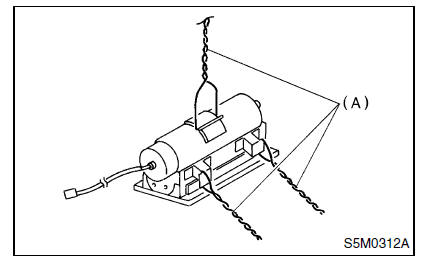

4) Liez ensemble les trois faisceaux de câblage à usage automobile (chacun avec une section de 1,25 mm2 ou plus) et faites les passer à travers le support (A) du module de coussin gonflable. Puis faites-les tourner pour plus de résistance.

5) Court-circuitez la borne garnie de la pince crocodile comme l'outil de déploiement (A).

6) Connectez l'outil de déploiement et l'adaptateur A (déploiement) (A).

Outil de déploiement: (Nº de pièce 98299PA030)
Adaptateur A (déploiement): (Nº de pièce 98299FC030)

ATTENTION: L'outil de déploiement devrait être court-circuité jusqu'à avant de déploiement du module de coussin gonflable.

7) Connectez le connecteur (2D) de l'adaptateur A (déploiement) du module de coussin gonflable.

8) Installez le module de coussin gonflable, garniture vers le haut, sur un pneu de 14 pouces ou plus.

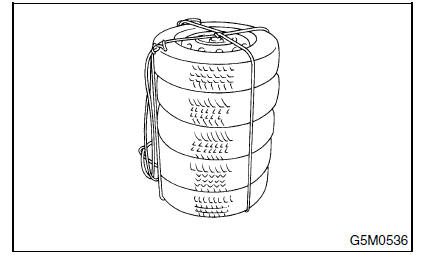

9) Posez trois pneus sans jante sur le pneu comportant le module de coussin gonflable. Empilez un pneu additif équipé de roue, puis serrez fermement les pneus à l'aide d'une corde.

10) Déplacez la batterie au moins 5 mètres loin du véhicule et à la zone satisfaisante. Connectez l'outil de déploiement (pince crocodile) sur la borne négative de la batterie.

11) Connectez l'autre borne de l'outil de déploiement à la borne positive de la batterie. Déployez ensuite le module de coussin gonflable.

ATTENTION:

• Après avoir déployé le coussin gonflable, le module est extrêmement chaud. Laissez-le poser pendant 40 minutes, et faites-le au rebut.
• Ne mettez pas en contact le module de coussin gonflable déployé avec l'eau.

12) Enveloppez le module de coussin gonflable une fois déployé dans un sac en vinyle étanche à air et mettez-le au rebut.

3. MODULE DE COUSSIN GONFLABLE (LATERAL)

1) Mettez le contact d'allumage sur "OFF".

2) Débranchez le câble de mise à la masse de la batterie, puis attendez pendant au moins 20 secondes avant de commencer à travailler.

3) Déposez le siège avant. <Voir SE-6 DEPOSE, Siège avant.>

4) Déposez le module de coussin gonflable latéral.

<Voir SE-7 DEMONTAGE, Siège avant.>

5) Montez les écrous sur le module de coussin gonflable latéral.

6) Liez ensemble les trois faisceaux de câblage à usage automobile (chacun avec une section de 1,25 mm2 ou plus) et enroulez-les deux fois autour du montant du module de coussin gonflable.

7) Court-circuitez la borne garnie de la pince crocodile comme l'outil de déploiement (A).

8) Connectez l'outil de déploiement et l'adaptateur A (déploiement) (A).

Outil de déploiement: (Nº de pièce 98299PA030)
Adaptateur A (déploiement): (Nº de pièce 98299FC030)

ATTENTION: L'outil de déploiement devrait être court-circuité jusqu'à avant de déploiement du module de coussin gonflable.

9) Connectez le connecteur (2D) de l'adaptateur A (déploiement) du module de coussin gonflable.

10) Installez le module de coussin gonflable latéral sur un pneu de 14 pouces ou plus ne comportant pas de roue à disque.

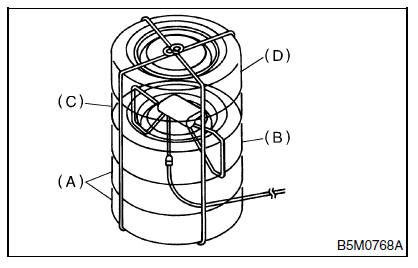

Placez deux pneus sans roue (A) sous le pneu dans lequel est installé le module de coussin gonflable latéral (B). Empilez un pneu additif sans roue à disque (C), puis empilez un pneu avec la roue (D). Serrezles fermement à l'aide d'une corde.

11) Déplacez la batterie au moins 5 mètres loin du véhicule et à la zone satisfaisante. Connectez l'outil de déploiement (pince crocodile) sur la borne négative de la batterie.

12) Connectez l'autre borne de l'outil de déploiement à la borne positive de la batterie. Déployez ensuite le module de coussin gonflable.

ATTENTION:

• Après avoir déployé le coussin gonflable, le module est extrêmement chaud. Laissez-le poser pendant 40 minutes, et faites-le au rebut.
• Ne mettez pas en contact le module de coussin gonflable déployé avec l'eau.

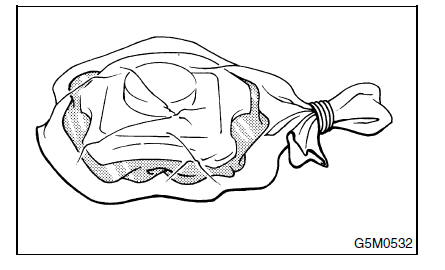

13) Enveloppez le module de coussin gonflable une fois déployé dans un sac en vinyle étanche à air et mettez-le au rebut.
