Revue Technique Subaru Impreza: Procédure de dépistage des pannes de base

Revue Technique Subaru Impreza / Chassis / ABS (Diagnostic) / Procédure de dépistage des pannes de base

A: PROCEDURE

1. SANS MONITEUR DE SELECTION SUBARU

ATTENTION: Enlevez tous les corps étrangers (des poussières, de l'eau, etc.) du connecteur de MCABS-UCH pendant la dépose et la repose.

NOTE:

  • Pour rechercher la présence de câbles endommagés ou de courts-circuits dans le faisceau, secouez-le en maintenant le faisceau ou le connecteur.
  • Lorsque le voyant danger ABS s'allume, relevez le code de panne indiqué par le voyant danger ABS.
Nº Etape Vérifier Oui Non
1 VERIFIEZ L'INSPECTION PREALABLE.

1) Demandez au client quand et comment la panne se manifeste en remplissant un questionnaire.

<Voir ABS-6, Questionnaire à remplir lors de l'accueil du client.>

2) Avant d'effectuer le diagnostic, inspectez l'unité susceptible d'être à l'origine du problème de l'ABS. <Voir ABS-9, INSPECTION, Description générale.>

 L'unité susceptible d'être à l'origine du problème de l'ABS est-elle normale? Passez à l'étape 2. Réparez ou remplacez chaque unité.
2 VERIFIEZ L'INDICATION DU CODE DE PANNE.

Rappel d'un code de panne. <Voir ABS-19, Lisez le code de panne.>

 Le code de panne est-il lisible ? Passez à l'étape 3. Inspectez en utilisant le tableau de dépistage des pannes du voyant danger ABS., <Voir ABS-28, Tableau de dépistage des pannes avec le connecteur de diagnostic.>

NOTE: Rappelez le code de panne après avoir inspecté le voyant danger ABS. <Voir ABS- 19, Lisez le code de panne.>
3 VERIFIEZ LE CODE DE PANNE.

NOTE: Enregistrez tous les codes de panne.

 Le code de départ est-il le seul code affiché? Passez à l'étape 4. Passez à l'étape 5.
4 EXECUTEZ LES DEPISTAGES DES PANNES GENERAUX.

1) Inspectez en utilisant "Tableau de dépistage des pannes général". <Voir ABS-178, Tableau de dépistage des pannes général.>

2) Exécutez le mode d'effacement mémoire.

<Voir ABS-21, SANS MONITEUR DE SELECTION SUBARU, FONCTIONNEMENT, Mode d'effacement mémoire.>

3) Exécutez le mode d'inspection. <Voir ABS-20, Mode d'inspection.> Rappel d'un code de panne. <Voir ABS-19, Lisez le code de panne.>

 Le code de départ est-il le seul code affiché? Complétez le diagnostic. Passez à l'étape 5.
5 EXECUTEZ LE DIAGNOSTIC.

1) Inspectez en utilisant le "Tableau de des pannes avec le connecteur de diagnostic".<Voir ABS-28, Tableau de dépistage des pannes avec le connecteur de diagnostic.>

NOTE: Pour les codes de panne, reportez-vous à la "Liste des codes de panne".<Voir ABS-23, SANS MONITEUR DE SELECTION SUBARU, LISTE, Liste des codes de panne.>

2) Réparez la cause du défaut.

3) Exécutez le mode d'effacement mémoire.

<Voir ABS-21, SANS MONITEUR DE SELECTION SUBARU, FONCTIONNEMENT, Mode d'effacement mémoire.>

4) Exécutez le mode d'inspection. <Voir ABS-20, Mode d'inspection.>

5) Rappel d'un code de panne. <Voir ABS-19, Lisez le code de panne.>

 Le code de départ est-il le seul code affiché? Complétez le diagnostic. Inspectez en utilisant "Tableau de dépistage des pannes avec le connecteur de diagnostic".

<Voir ABS-28, Tableau de dépistage des pannes avec le connecteur de diagnostic.>

2. AVEC MONITEUR DE SELECTION SUBARU

ATTENTION: Enlevez tous les corps étrangers (des poussières, de l'eau, etc.) du connecteur de MCABS-UCH pendant la dépose et la repose.

NOTE:

  • Pour rechercher la présence de câbles endommagés ou de courts-circuits dans le faisceau, secouez-le en maintenant le faisceau ou le connecteur.
  • Questionnaire à remplir lors de l'accueil du client. <Voir ABS-25, AVEC MONITEUR DE SELECTION SUBARU, LIST, Liste des codes de panne.>
Nº Etape Vérifier Oui Non
1 VERIFIEZ L'INSPECTION PREALABLE.

1) Demandez au client quand et comment la panne se manifeste en remplissant un questionnaire.

<Voir ABS-6, Questionnaire à remplir lors de l'accueil du client.>

2) Avant d'effectuer le diagnostic, inspectez l'unité susceptible d'être à l'origine du problème de l'ABS. <Voir ABS-9, INSPECTION, Description générale.>

 L'unité susceptible d'être à l'origine du problème de l'ABS est-elle normale? Passez à l'étape 2. Réparez ou remplacez chaque unité.
2 VERIFIEZ L'INDICATION DU CODE DE PANNE SUR L'ECRAN.

1) Mettez le contact d'allumage sur "OFF".

2) Raccordez le MONITEUR DE SELECTION SUBARU au connecteur de diagnostic.

3) Mettez le contact d'allumage sur "ON" et le MONITEUR DE SELECTION SUBARU en circuit.

NOTE: Si la fonction de communication du moniteur de sélection ne fonctionne pas normalement, vérifiez le circuit de communication. <Voir ABS-93, COMMUNICATION IMPOSSIBLE POUR INITIALISER, Tableau de dépistage des pannes avec le moniteur de sélection Subaru.>

4) Lisez le code de panne. <Voir ABS-17, FONCTIONNEMENT, Moniteur de sélection Subaru.>

5) Enregistrez tous les codes de panne et les données de trame.

 Le défaut correspondant estil encodé? Passez à l'étape 3. Passez à l'étape 4.
3 EXECUTEZ LES DEPISTAGES DES PANNES GENERAUX.

1) Inspectez en utilisant "Tableau de dépistage des pannes général". <Voir ABS-178, Tableau de dépistage des pannes général.>

2) Exécutez le mode d'effacement mémoire.

<Voir ABS-18, MODE D'EFFACEMENT MEMOIRE, FONCTIONNEMENT, Moniteur de sélection Subaru.>

3) Exécutez le mode d'inspection. <Voir ABS-20, Mode d'inspection.>

4) Rappel d'un code de panne. <Voir ABS-17, LISEZ LE CODE DE PANNE, FONCTIONNEMENT, Moniteur de sélection Subaru.>

 N'y a-t-il aucun code de panne désigné et le voyant danger ABS s'éteint-il lorsqu'on met le contact? Complétez le diagnostic. Passez à l'étape 4.
4 EXECUTEZ LE DIAGNOSTIC.

1) Inspectez en utilisant le "Tableau de des pannes avec le moniteur de sélection Subaru".<Voir ABS-93, Tableau de dépistage des pannes avec le moniteur de sélection Subaru.>

NOTE: Pour les codes de panne, reportez-vous à la "Liste des codes de panne".<Voir ABS-23, SANS MONITEUR DE SELECTION SUBARU, LISTE, Liste des codes de panne.>

2) Réparez la cause du défaut.

3) Exécutez le mode d'effacement mémoire.

<Voir ABS-18, MODE D'EFFACEMENT MEMOIRE, FONCTIONNEMENT, Moniteur de sélection Subaru.>

4) Exécutez le mode d'inspection. <Voir ABS-20, Mode d'inspection.>

5) Rappel d'un code de panne. <Voir ABS-17, LISEZ LE CODE DE PANNE, FONCTIONNEMENT, Moniteur de sélection Subaru.>

 N'y a-t-il aucun code de panne désigné et le voyant danger ABS s'éteint-il lorsqu'on met le contact? Complétez le diagnostic. Inspectez en utilisant "Tableau de dépistage des pannes avec le moniteur de sélection Subaru". <Voir ABS-93, Tableau de dépistage des pannes avec le moniteur de sélection Subaru.>

Questionnaire à remplir lors de l'accueil du client

A: VERIFICATION

Vérifiez les points suivants sur l'état du véhicule.

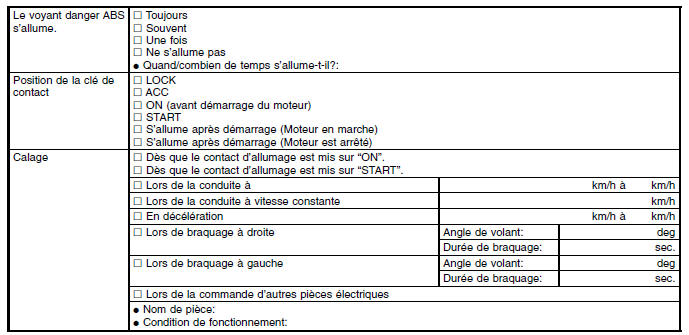

1. ETAT DU VOYANT DANGER ABS

ABS (Diagnostic)

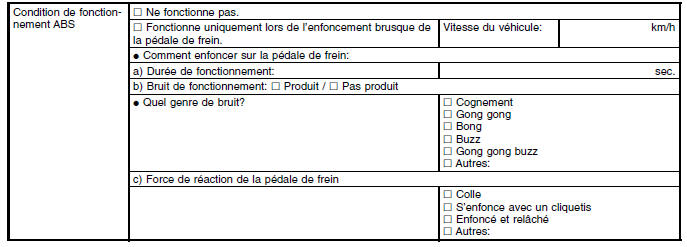

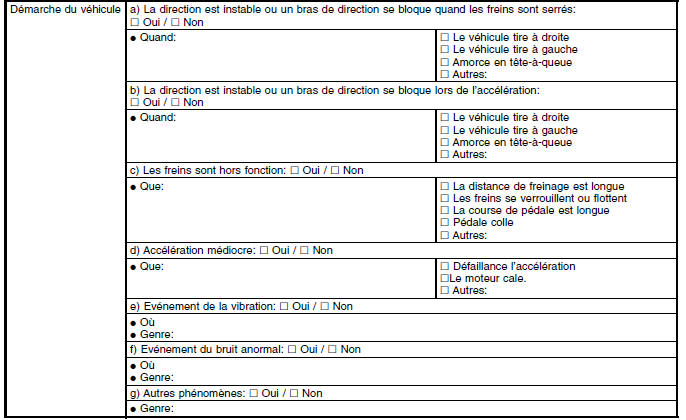

2. SYMPTOMES

ABS (Diagnostic)

ABS (Diagnostic)

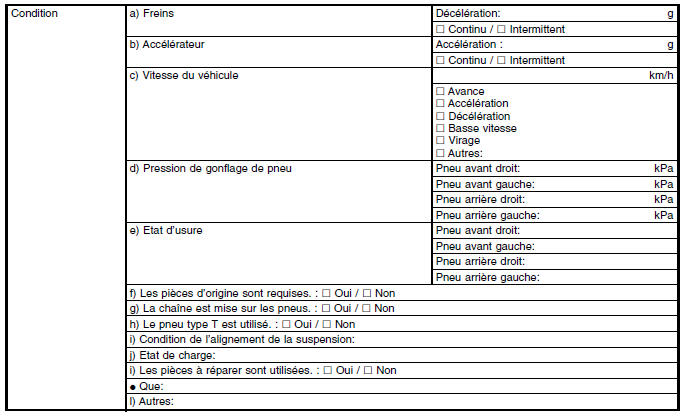

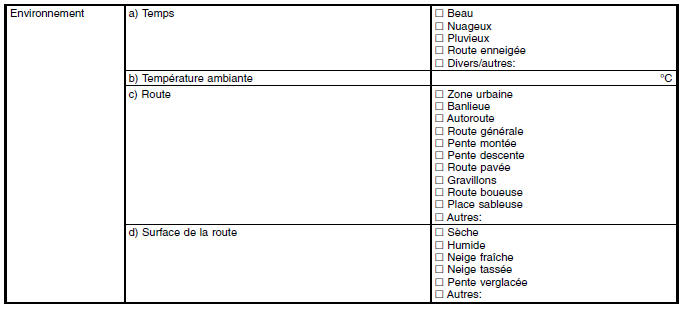

3. CONDITIONS DANS LESQUELLES SE PRODUIT LA PANNE

ABS (Diagnostic)

ABS (Diagnostic)

    ABS (Diagnostic)
    ...

    Description générale
