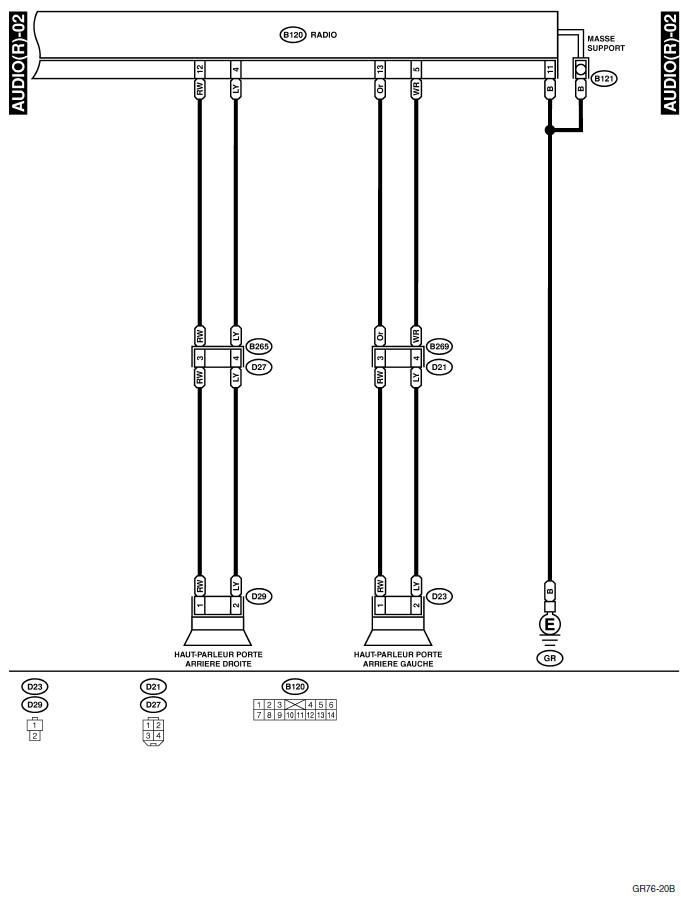

A: SCHEMA

1. RADIO POUR CONDUITE A GAUCHE

Systeme audio

Systeme audio

2. RADIO POUR CONDUITE A DROITE

Systeme audio

Systeme audio

B: INSPECTION

Symptôme Ordre de réparation
Alimentation coupée (Aucun affichage et aucun son émanant des haut-parleurs)
  1. Vérifiez le fusible et l'alimentation électrique de l'autoradio.
  2. Vérifiez la mise à la masse de l'autoradio.
  3. Déposez l'autoradio pour réparer.
Un haut-parleur ne fonctionne pas.
  1. Vérifiez le haut-parleur.
  2. Vérifiez le circuit de sortie entre l'autoradio et le haut-parleur.
L'autoradio bruit lorsque le moteur tourne.
  1. Vérifiez la mise à la masse de l'autoradio.
  2. Vérifiez le générateur.
  3. Vérifiez la bobine d'allumage.
  4. Déposez l'autoradio pour réparer.
Les modes MA et MF sont faibles ou bruyants
  1. Vérifiez l'antenne.
  2. Vérifiez la mise à la masse de l'autoradio.
  3. Déposez l'autoradio pour réparer.

A: SCHEMA

Systeme audio

    Description générale
    A: ATTENTION Prenez bien soin de débrancher le câble de mise à la masse de la batterie avant d'effectuer toute opération de démontage ou de remontage. Lors d ...

    Autoradio
    A: DEPOSE 1) Déposez le panneau central pendant que le connecteur est débranché. 2) Déposez les vis de fixation, puis désencastrez légèrement ...
