Revue Technique Subaru Impreza: W: Code de panne 65

Revue Technique Subaru Impreza / Carrosserie / Systeme de coussins gonflables (diagnostic) / Tableau de dépistage des pannes à l'aide des codes de panne / W: Code de panne 65

DIAGNOSTIC:

  • Le circuit du prétendeur de ceinture de sécurité (côté droit) est court-circuité à l'alimentation électrique.
  • Le prétendeur est défectueux.
  • Le faisceau de prétendeur est défectueux.
  • La centrale de commande de coussin gonflable est défectueuse.

ATTENTION:

  • Avant d'effectuer le diagnostic du système de coussin gonflable, veillez à couper le contact d'allumage, à débrancher le câble de masse de la batterie et à attendre plus de 20 secondes avant de commencer.
  • Avant de remplacer le module de coussin gonflable, le connecteur d'antiroulis, la centrale de commande et le détecteur, reconnectez chaque pièce et confirmez que le voyant danger fonctionne correctement.
  • Quand vous inspectez le faisceau du coussin gonflable latéral, déconnectez le connecteur du module de coussin gonflable latéral et le connecteur de prétendeur de ceinture de sécurité pour des raisons de sécurité.

SCHEMA ELECTRIQUE:

Systeme de coussins gonflables (diagnostic)

Nº Etape Vérifier Oui Non
1 VERIFIEZ LE PRETENDEUR DE CEINTURE DE SECURITE.



1) Mettez le contact d'allumage sur "OFF", débranchez le câble de mise à la masse de la batterie puis attendez pendant plus de 20 secondes.

2) Déconnectez le connecteur (AB26) du prétendeur de ceinture de sécurité (côté droit). <Voir SB-8, Ceinture de sécurité avant.>

3) Connectez le connecteur (1L) du faisceau de test L au connecteur (AB26).

4) Branchez la résistance de coussin gonflable sur le connecteur (3L) du faisceau de test L.

5) Branchez le câble de mise à la masse de la batterie et mettez le contact d'allumage sur "ON".

 Est-ce que le voyant danger de coussin gonflable fonctionne correctement? Remplacez le prétendeur de ceinture de sécurité (côté droit). <Voir SB-8, Ceinture de sécurité avant.> Passez à l'étape 2.
2 VERIFIEZ LE FAISCEAU DE COUSSIN GONFLABLE LATERAL (COTE DROIT).



1) Mettez le contact d'allumage sur "OFF", débranchez le câble de mise à la masse de la batterie puis attendez pendant plus de 20 secondes.

2) Débranchez la résistance de coussin gonflable du faisceau de test.

3) Déconnectez le connecteur (AB25) du connecteur (AB24).

4) Déconnectez les connecteurs (AB17) et (AB18) de la centrale de commande de coussin gonflable. <Voir AB-17, Centrale de commande de coussin gonflable.>

5) Connectez le connecteur (1I) du faisceau de test I ou I2 au connecteur (AB18).

6) Branchez le câble de mise à la masse de la batterie et mettez le contact d'allumage sur "ON".

7) Mesurez la tension entre le connecteur (3I) du faisceau de test I ou I2 et la masse de châssis.

Connecteur et borne
(3I) Nº 6 (+) - Masse de châssis (−):
(3I) Nº 8 (+) - Masse de châssis (−):

 Est-ce que la tension est moins de 1 V? Remplacez la centrale de commande de coussin gonflable.



<Voir AB-17, Centrale de commande de coussin gonflable.>

 Remplacez le faisceau de carrosserie avec le faisceau de coussin gonflable latéral.

X: CODE DE PANNE 66

DIAGNOSTIC:

  • Le circuit du prétendeur de ceinture de sécurité (côté gauche) est court-circuité à l'alimentation électrique.
  • Le prétendeur est défectueux.
  • Le faisceau de prétendeur est défectueux.
  • La centrale de commande de coussin gonflable est défectueuse.

ATTENTION:

  • Avant d'effectuer le diagnostic du système de coussin gonflable, veillez à couper le contact d'allumage, à débrancher le câble de masse de la batterie et à attendre plus de 20 secondes avant de commencer.
  • Avant de remplacer le module de coussin gonflable, le connecteur d'antiroulis, la centrale de commande et le détecteur, reconnectez chaque pièce et confirmez que le voyant danger fonctionne correctement.
  • Quand vous inspectez le faisceau du coussin gonflable latéral, déconnectez le connecteur du module de coussin gonflable latéral et le connecteur de prétendeur de ceinture de sécurité pour des raisons de sécurité.

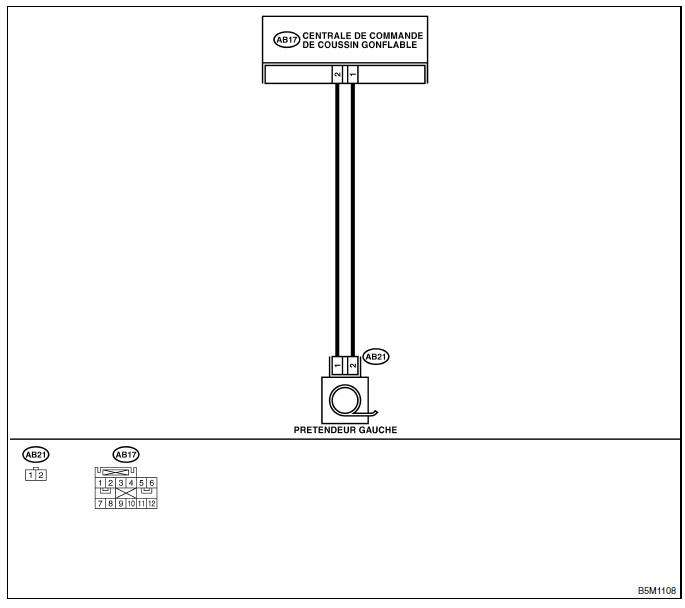

SCHEMA ELECTRIQUE:

Systeme de coussins gonflables (diagnostic)

Nº Etape Vérifier Oui Non
1 VERIFIEZ LE PRETENDEUR DE CEINTURE DE SECURITE.



1) Mettez le contact d'allumage sur "OFF", débranchez le câble de mise à la masse de la batterie puis attendez pendant plus de 20 secondes.

2) Déconnectez le connecteur (AB21) du prétendeur de ceinture de sécurité (côté gauche). <Voir SB-8, Ceinture de sécurité avant.>

3) Connectez le connecteur (1L) du faisceau de test L au connecteur (AB21).

4) Connectez la résistance de coussin gonflable au connecteur (3L) du faisceau de test L.

5) Branchez le câble de mise à la masse de la batterie et mettez le contact d'allumage sur "ON".

 Est-ce que le voyant danger de coussin gonflable fonctionne correctement? Remplacez le prétendeur de ceinture de sécurité (côté gauche). <Voir SB- 8, Ceinture de sécurité avant.> Passez à l'étape 2.
2 VERIFIEZ LE FAISCEAU DE COUSSIN GONFLABLE LATERAL (COTE GAUCHE).



1) Mettez le contact d'allumage sur "OFF", débranchez le câble de mise à la masse de la batterie puis attendez pendant plus de 20 secondes.

2) Débranchez la résistance de coussin gonflable du faisceau de test.

3) Déconnectez le connecteur (AB20) du connecteur (AB19).

4) Déconnectez les connecteurs (AB17) et (AB18) de la centrale de commande de coussin gonflable. <Voir AB-17, Centrale de commande de coussin gonflable.>

5) Connectez le connecteur (1I) du faisceau de test I ou I2 au connecteur (AB17).

6) Branchez le câble de mise à la masse de la batterie et mettez le contact d'allumage sur "ON".

7) Mesurez la tension entre le connecteur (3I) du faisceau de test I ou I2 et la masse de châssis.

Connecteur et borne
(3I) Nº 11 (+) - Masse de châssis (−):
(3I) Nº 13 (+) - Masse de châssis (−):

 Est-ce que la tension est moins de 1 V? Remplacez la centrale de commande de coussin gonflable.



<Voir AB-17, Centrale de commande de coussin gonflable.>

 Remplacez le faisceau de carrosserie avec le faisceau de coussin gonflable latéral.
