Revue Technique Subaru Impreza: Boîte de console
Revue Technique Subaru Impreza / Carrosserie / Garniture exterieure et interieure / Boîte de console
A: DEPOSE

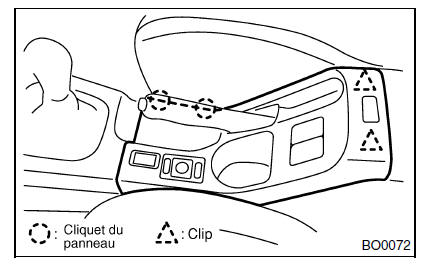

1) Déposez le couvercle de console.

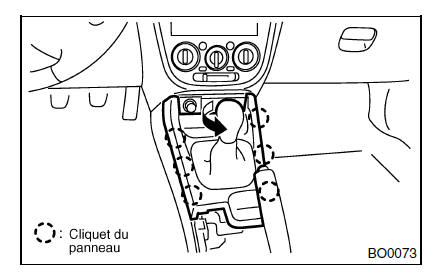

2) Déposez la poignée de passage (modèle M/T) et le couvercle avant.

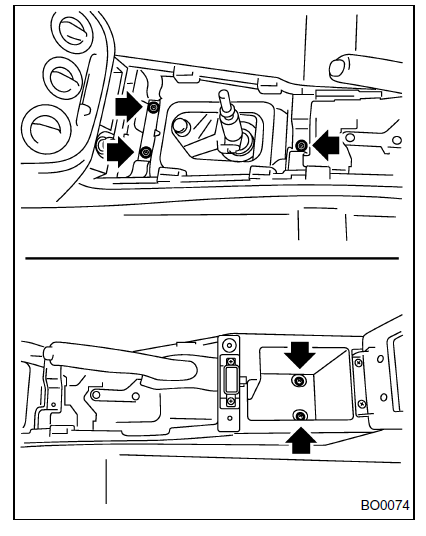

3) Desserrez les vis pour déposer la boîte de console.
B: REPOSE
Pour la repose, procédez dans l'ordre inverse de la dépose.
