Revue Technique Subaru Impreza: Câble de sélection de gamme

Revue Technique Subaru Impreza / Boite de vitesses / Systeme de commande / Câble de sélection de gamme

A: DEPOSE

1) Déposez le levier de sélection de gamme. <Voir CS-18, DEPOSE, Levier de sélection de gamme MT.>

2) Déposez le conduit d'admission. <Voir IN(SOHC)- 7, DEPOSE, Carter d'épurateur d'air.>

3) Déposez le carter d'épurateur à air. <Voir IN(SOHC)- 6, Carter d'épurateur d'air.>

4) Retirez le jonc d'arrêt et la goupille d'accrochage.

5) Desserrez l'écrou et débranchez le câble de son support.

Systeme de commande

  1. Jonc d'arrêt
  2. Goupille d'accrochage
  3. Ecrou

6) Débranchez le câble dessous du véhicule.

Systeme de commande

B: REPOSE

1) Pour la repose, procédez dans l'ordre inverse de la dépose.

2) Assurez-vous que le levier de sélection de gamme fonctionne correctement.

C: INSPECTION

1) Veillez à déplacer la boîte sur la position HI ou LO en déplaçant le levier de sélection de gamme. Si cela est impossible, réglez le câble. <Voir CS-20, REGLAGE, Câble de sélection.>

2) Assurez-vous que le câble fonctionne librement.

Si le câble coince ou ne fonctionne pas correctement, réparez ou remplacez-le.

3) Vérifiez si le câble est endommagé.

D: REGLAGE

1) Réglez le levier de sélection de gamme sur la position HI.

2) Déposez le pommeau du levier de sélection de gamme.

3) Déposez la boîte de console. <Voir EI-24, Boîte de console.>

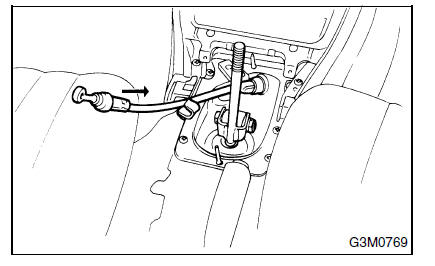

4) Desserrez l'écrou.

5) Assurez-vous que la boîte est sur la position HI.

Si ce n'est pas le cas, tirez sur le câble pour régler la boîte sur la position HI.

6) Resserrez l'écrou à l'endroit où le boulon d'extrémité du câble s'arrête naturellement.

Couple de serrage: 18 N*m (1,8 kgf-m)

7) Veillez à déplacer la boîte sur la position HI ou LO en déplaçant le levier de sélection de gamme. Dans le cas contraire, réglez à nouveau le câble.

Dépistage des pannes général

A: INSPECTION

Symptôme Cause possible Remède
1. Levier de sélection (1) Le démarreur ne fonctionne pas. Réglez le câble de sélection et le contacteur inhibiteur, ou inspectez le circuit.
(2) Le feu de recul ne s'allume pas. Réglez le câble de sélection et le contacteur inhibiteur, ou inspectez le circuit.
    Levier de sélection de gamme M/T
