Revue Technique Subaru Impreza: Manocontacteur d'huile
A: DEPOSE

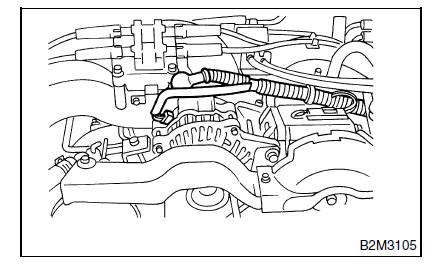

1) Déposez le générateur du support.
- Déconnectez le connecteur et la borne du générateur.
- Modèle sans Turbo
- Modèle avec Turbo
- Déposez le carter de courroie trapézoïdale.
- Modèle sans Turbo
- Modèle avec Turbo
- Déposez la courroie trapézoïdale avant. <Voir ME(SOHC)-41, DEPOSE, Courroie trapézoïdale.> ou <Voir ME(DOHC TURBO)-42, DEPOSE, Courroie trapézoïdale.>
- Déposez les boulons qui fixent le générateur au support.
2) Débranchez la borne du manocontacteur d'huile.
3) Déposez le manocontacteur d'huile.
B: REPOSE
1) Appliquez une pâte d'étanchéité sur les filets du manocontacteur d'huile.
Pâte d'étanchéité: THREE BOND 1215 ou équivalent
2) Reposez le manocontacteur d'huile sur le bloc moteur.
Couple de serrage: 25 N*m (2,5 kgf-m)
3) Branchez la borne du manocontacteur d'huile.
4) Reposez le générateur sur le support et serrez temporairement les boulons de montage.
5) Reposez la courroie trapézoïdale avant et réglezla.
<Voir ME(SOHC)-41, REPOSE, Courroie trapézoïdale.> ou <Voir ME(DOHC TURBO)-42, REPOSE, Courroie trapézoïdale.>
6) Reposez le couvercle de courroie trapézoïdale.
- Modèle sans Turbo
- Modèle avec Turbo
7) Connectez le connecteur et la borne au générateur.
- Modèle sans Turbo
- Modèle avec Turbo
C: INSPECTION
Confirmez que l'huile ne fuit ou ne suinte pas de la zone où est monté le manocontacteur d'huile.
Carter et crépine d'huile
A: DEPOSE
1) Levez le véhicule à l'aide d'une table de levage.
2) Déposez les roues avant.
3) Débranchez le câble de mise à la masse de la
batterie.
...
Refroidisseur d'huile moteur
A: DEPOSE
1) Soulevez le véhicule.
2) Déposez le capotage sous-plancher.
3) Vidangez l'huile pour moteur. Placez un récipient
sous le véhicule, et déposez l ...
