Revue Technique Subaru Impreza: Module de commande de boîte de vitesses (TCM)
A: DEPOSE

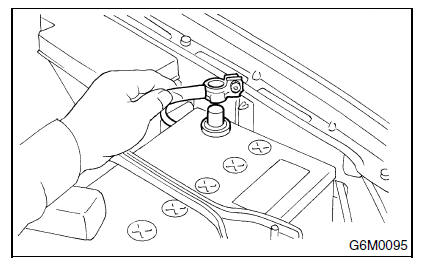

1) Débranchez la borne de mise à la masse de la batterie.

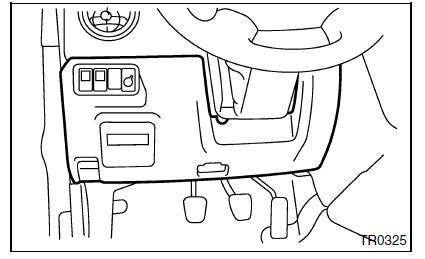

2) Déposez le carter inférieur et puis déconnectez le connecteur.
3) Déconnectez les connecteurs du module de commande de boîte de vitesses.

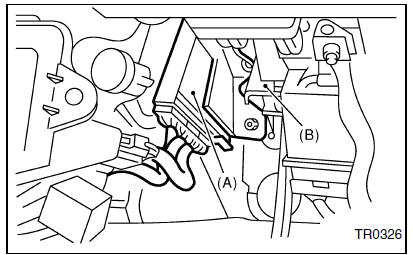

Conduite à gauche
- Module de commande de boîte de vitesses
- Support de pédale de frein

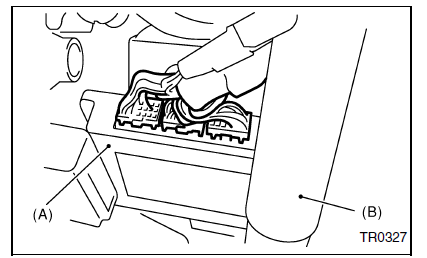

Conduite à droite
- Module de commande de boîte de vitesses
- Colonne

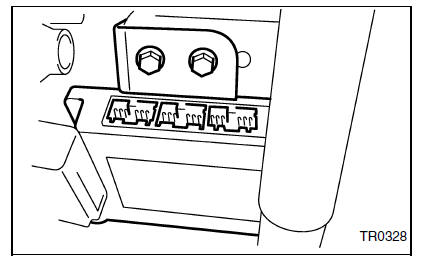

4) Déposez le module de commande de boîte de vitesses.
B: REPOSE
1) Reposez le module de commande de boîte de vitesses.
Couple de serrage:
Conduite à gauche
7,4 N*m (0,75 kgf-m)
Conduite à droite
25 N*m (2,5 kgf-m)

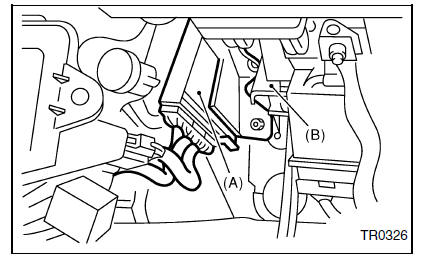

Conduite à gauche
- Module de commande de boîte de vitesses
- Support de pédale de frein
Conduite à droite
- Module de commande de boîte de vitesses
- Colonne
2) Connectez les connecteurs au module de commande de boîte de vitesses.
3) Reposez dans l'ordre inverse de la dépose.
