Revue Technique Subaru Impreza: Plaquette de frein arrière

A: DEPOSE

1. TYPE 14 pouces

1) Placez le véhicule sur l'élévateur.

2) Débranchez la borne de mise à la masse de la batterie.

3) Desserrez les écrous de roue.

4) Soulevez le véhicule et déposez la roue arrière.

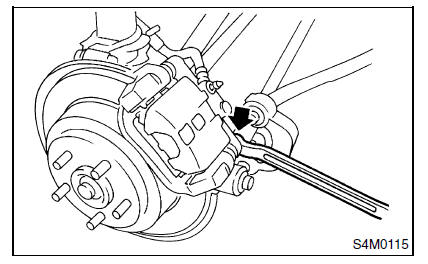

5) Déposez la goupille d'arrêt.

6) Soulevez le corps d'étrier.

7) Déposez la plaquette du support.

NOTE: S'il est difficile à déposer la plaquette de frein, procédez comme pour la plaquette de frein à disque avant.

<Voir BR-22, DEPOSE, Plaquette de frein avant.>

2. TYPE 15 pouces

1) Placez le véhicule sur l'élévateur.

2) Débranchez la borne de mise à la masse de la batterie.

3) Desserrez les écrous de roue.

4) Soulevez le véhicule, et déposez la roue avant.

5) Déposez le clip M.

(1) Clip M
(2) Etrier de frein

6) Déposez les deux goupilles de plaquettes.

7) Déposez le ressort croisé.

(1) Ressort croisé
(2) Goupille de plaquette

8) Elargissez les plaquettes et poussez le piston en arrière.

9) Déposez la plaquette de frein et la cale.

(1) Plaquette de frein

B: REPOSE

1. TYPE 14 pouces

1) Appliquez une fine couche de graisse Molykote AS880N (nº de pièce 26298AC000) sur la partie de friction entre la plaquette et le clip.

2) Reposez la plaquette sur le support.

3) Reposez le corps d'étrier sur son support.

Couple de serrage: 39 N*m (4,0 kgf-m)

NOTE: S'il est difficile d'introduire le piston, lors du remplacement de la plaquette, desserrez le purge d'air afin de faciliter cette procédure.

2. TYPE 15 pouces

1) Appliquez une fine couche de graisse Molykote AS880N (nº de pièce 26298AC000) sur la partie de friction entre la plaquette et la cale intérieure de la plaquette.

2) Reposez les plaquettes sur le corps d'étrier.

3) Reposez le ressort croisé.

4) Reposez les goupilles de plaquettes sur le corps d'étrier.

5) Reposez le clip M.

C: INSPECTION

1. TYPE 14 pouces

Vérifiez l'épaisseur de la plaquette A.

ATTENTION:

• Remplacez toujours les plaquettes simultanément sur les roues gauche et droite. Remplacez également les clips s'ils sont déformés ou usés.
• Un indicateur d'usure est prévu sur la plaquette intérieure du frein à disque. Si la plaquette vient à s'user au point que l'extrémité de l'indicateur entre en contact avec le rotor à disque, un bruit de crissement se fait entendre lorsque la roue tourne. La plaquette doit alors être remplacée.
• Remplacez automatiquement les plaquettes contaminées par l'huile ou la graisse.

2. TYPE 15 pouces

Vérifiez l'épaisseur de la plaquette A.

ATTENTION:

• Remplacez toujours les plaquettes simultanément sur les roues gauche et droite. Remplacez également les clips s'ils sont déformés ou usés.
• Un indicateur d'usure est prévu sur la plaquette intérieure du frein à disque. Si la plaquette vient à s'user au point que l'extrémité de l'indicateur entre en contact avec le rotor à disque, un bruit de crissement se fait entendre lorsque la roue tourne. La plaquette doit alors être remplacée.
• Remplacez automatiquement les plaquettes contaminées par l'huile ou la graisse.
