Revue Technique Subaru Impreza: Signal E/S du module de commande de climatiseur
Revue Technique Subaru Impreza / Carrosserie / Systeme HVAC (climatiseur
automatique) (diagnostic) / Signal E/S du module de commande de climatiseur
A: CARACTERISTIQUES ELECTRIQUES
| Contenu | Nº de connecteur et de borne | Signal (V) |
| Alimentation de la batterie (Sauvegarde de la mémoire) | b1-b12 | Tension de batterie 13 à 14 (Moteur en marche) |
| Alimentation électrique d'allumage | a8-b12 | Tension de la batterie (Contact d'allumage sur "ON"), 13 à 14 (Moteur en marche) |
| Alimentation ACC (ARRET: contact d'allumage sur "START" ou le système de diagnostic remis) | b2-b12 | Tension de batterie, 0 (démarrage du moteur), tension de batterie (lorsque le moteur tourne) |
| Circuit de mise à la masse du module de commande de climatiseur | b12-- carrosserie | 0 (contact d'allumage sur "ON") - circuit mis à la masse |
| Circuit de mise à la masse du détecteur | b17-- carrosserie | 0 (contact d'allumage sur "ON") - il y a continuité |
| Détecteur de température ambiante | b9-b17 | Environ 3,3 (déconnectez le connecteur, et mettez le contact d'allumage sur "ON") |
| Détecteur d'évaporateur | b7-b17 | |
| Thermomètre | b15-b12 | |
| Détecteur de charge solaire | b16-b17 | Environ 4,2 (déconnectez le connecteur, et mettez le contact d'allumage sur "ON") |
| Actionneur de clapet de mélange d'air | b5-b1 | Tension de la batterie (Contact d'allumage sur "ON"), |
| Rhéostat d'actionneur de volet de mélange d'air | a4-b17 | Environ 5,5 |
| Actionneur de clapet de mode | b6-b17 | Tension de la batterie (Contact d'allumage sur "ON"), |
| Rhéostat d'actionneur de volet de mode | a12-b17 | Environ 5,5 |
| Tension du volet d'admission FRS | a15-a7 | Tension de batterie (contacteur CIRC sur "OFF") |
| Tension du volet d'admission CIRC | a7-a15 | Tension de batterie (contacteur CIRC sur "ON") |
| Relais de ventilateur de soufflerie | b14-- carrosserie | Tension de la batterie (Contact d'allumage sur "ON"), |
| Relais de climatiseur | b3-b12 | 0 (contact d'allumage sur "ON" et int. climatiseur en circuit) Tension de batterie (Int. climatiseur hors circuit) |
| Signal de la commande d'éclairage | b10-b20 | Tension de batterie (contact d'allumage et interrupteur d'éclairage sur "ON") |
| Désembueur arrière | a13-b12 | 0 (CONTACT D'ALLUMAGE SUR "ON", COMMUTATEUR DEF EN CIRCUIT) |
B: SCHEMA

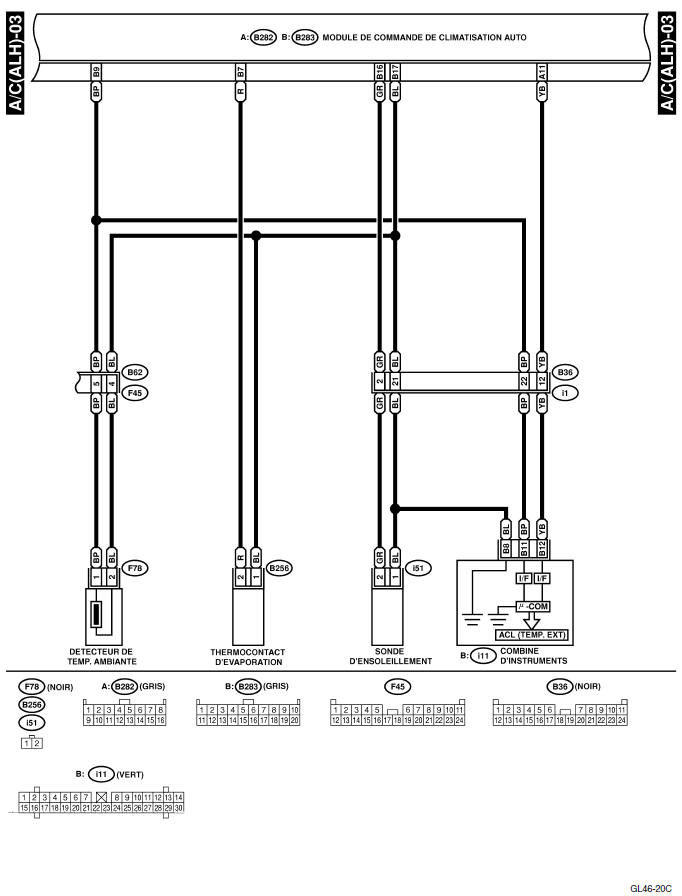

1. CLIMATISEUR CONDUITE A GAUCHE AVEC CLIMATISEUR AUTO.
2. CLIMATISEUR CONDUITE A DROITE AVEC CLIMATISEUR AUTO.
Emplacement des composants électriques
A: EMPLACEMENT
1. COMPARTIMENT MOTEUR
Compresseur de climatiseur
Relais de climatiseur
Manocontacteur (4) Détecteur de température ambiante
2. COMPARTIMENT PASSAGER
...
Tableau de dépistage des pannes pour le système de diagnostic
A: MODE D'AUTO-DIAGNOSTIC
Commande de débit d'air
Interrupteur de désembueur de
lunette arrière
Interrupteur de climatiseur
Contacteur FRESH/RECIRC
Commande de t ...
