Revue Technique Subaru Impreza: Système de feu antibrouillard avant

Revue Technique Subaru Impreza / Carrosserie / Systeme d'eclairage / Système de feu antibrouillard avant

A: SCHEMA

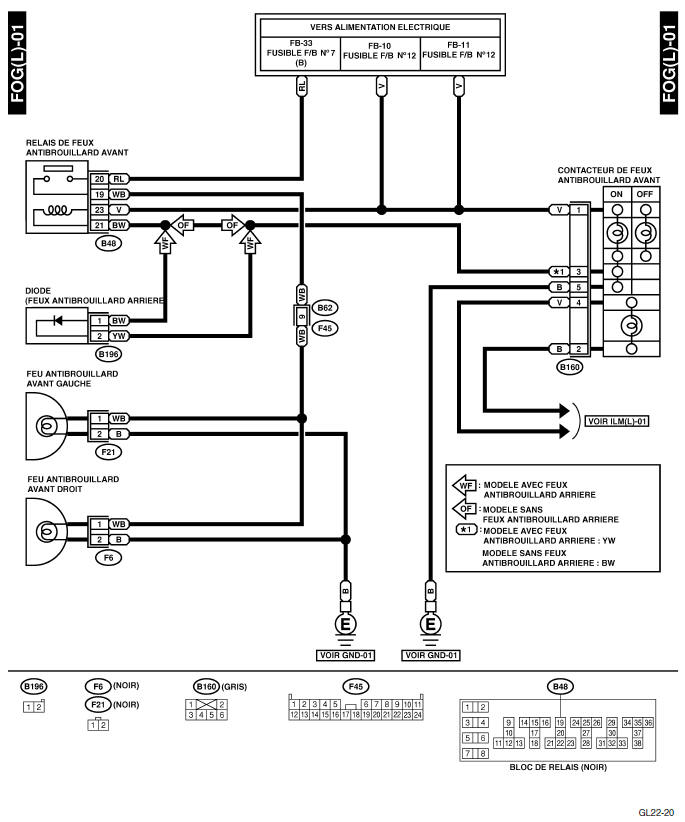

1. FEU ANTIBROUILLARD AVANT POUR CONDUITE A GAUCHE

Systeme d'eclairage

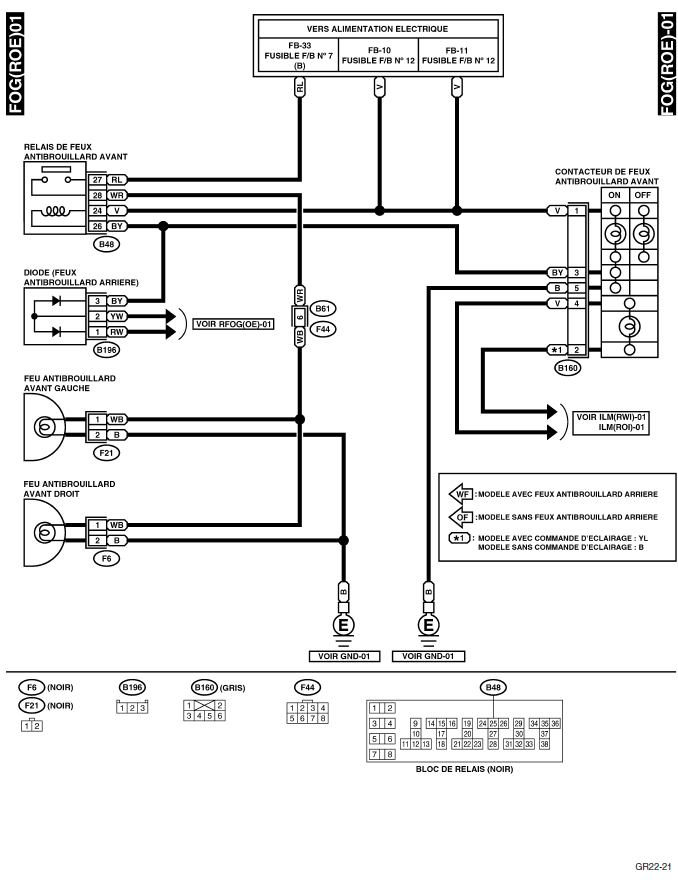

2. FEU ANTIBROUILLARD AVANT POUR CONDUITE A DROITE POUR L'EUROPE

Systeme d'eclairage

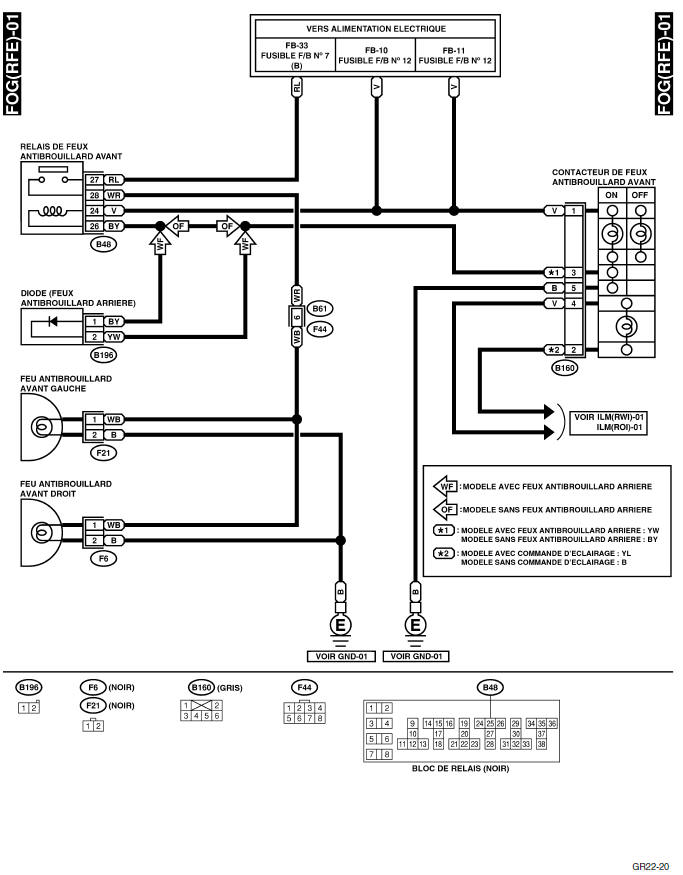

3. FEU ANTIBROUILLARD AVANT MODELE CAD SAUF POUR L'EUROPE

Systeme d'eclairage

B: INSPECTION

1. INTERRUPTEUR DE FEU ANTIBROUILLARD AVANT

Systeme d'eclairage

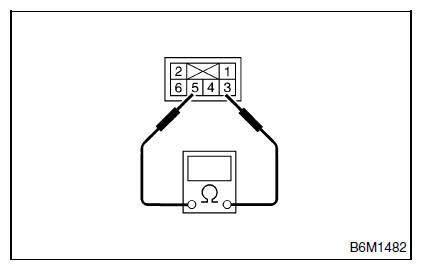

Vérifiez la continuité entre les bornes en agissant sur l'interrupteur.

Systeme d'eclairage

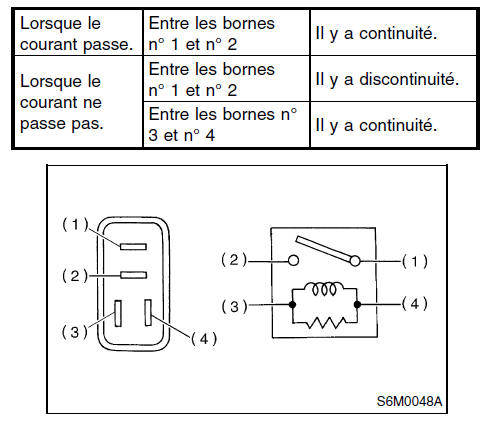

2. RELAIS DE FEU ANTIBROUILLARD AVANT

Vérifiez la continuité entre les bornes (indiquées dans le tableau ci-dessous) lorsque la borne nº 4 est branchée sur la batterie et la borne nº 3 est mise à la masse.

Systeme d'eclairage
