Revue Technique Subaru Impreza: Contacteur d'embrayage

A: DEPOSE

1) Déposez la borne de mise à la masse de la batterie.

2) Déconnectez le connecteur du contacteur d'embrayage.

3) Déposez le contacteur d'embrayage.

B: REPOSE

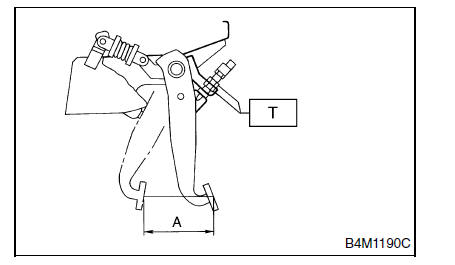

1) Déplacez la goupille d'accrochage de tige-poussoir vers la gauche et la droite et maintenez-la à un endroit où elle se déplace en douceur, puis mesurez la course de la pédale d'embrayage.

Course totale spécifiée de la pédale d'embrayage 130 - 135 mm

Couple de serrage: T: 8 N*m (0,8 kgf-m)

2) Si la course de la pédale d'embrayage n'est pas conforme aux spécifications, réglez la course. <Voir CL-36, REGLAGE, Pédale d'embrayage.>

3) Connectez le connecteur de faisceau du contacteur d'embrayage.

C: INSPECTION

1) Si le contacteur d'embrayage ne fonctionne pas correctement (ou s'il ne s'arrête pas à la position spécifiée), remplacez-le par un neuf.

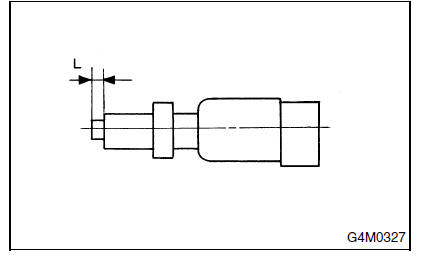

Position spécifiée: L 2+1,5/0mm

2) Vérifiez la continuité du contacteur d'embrayage.

Si la continuité n'est pas dans les limites spécifiées, remplacez le contacteur.

Contacteur d'embrayage (Avec régulateur de vitesse)
