Revue Technique Subaru Impreza: Détecteur d'angle de vilebrequin
Revue Technique Subaru Impreza / Moteur / Injection de carburant (systeme
d'alimentation) / Détecteur d'angle de vilebrequin
A: DEPOSE

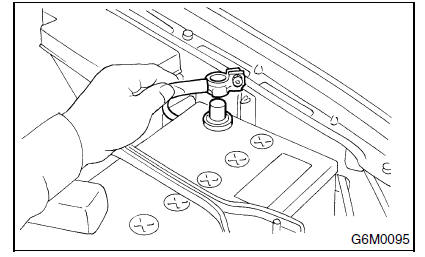

1) Débranchez le câble de mise à la masse de la batterie.

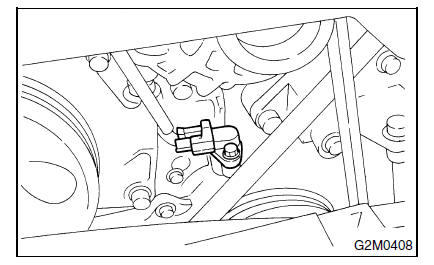

2) Déposez le boulon qui fixe le détecteur d'angle de vilebrequin au bloc-cylindres.

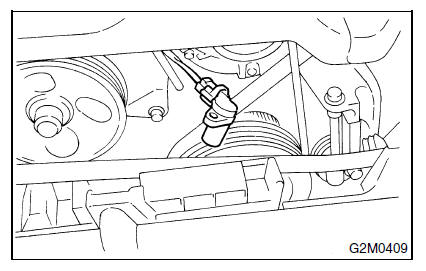

3) Déposez le détecteur d'angle de vilebrequin, et déconnectez son connecteur.
B: REPOSE
Pour la repose, procédez dans l'ordre inverse de la dépose.

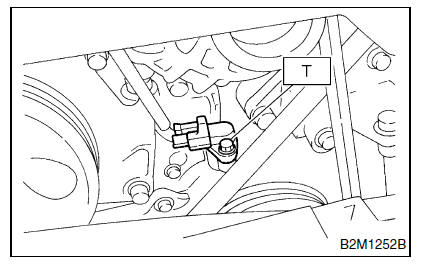

Couple de serrage: T: 6,4 N*m (0,65 kgf-m)
