Revue Technique Subaru Impreza: Détecteur O2 arrière
A: DEPOSE
1) Débranchez le câble de mise à la masse de la batterie.

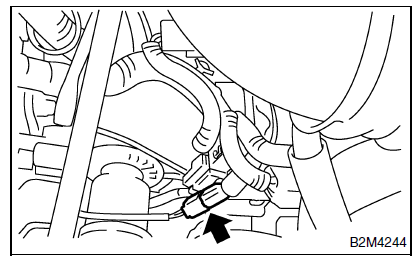

2) Déconnectez le connecteur du détecteur O2arrière.
3) Soulevez le véhicule.
4) Appliquez le SUBARU CRC ou les équivalents sur la partie cannelée du détecteur O2 arrière, et laissez-le reposer pendant une minute ou plus.
SUBARU CRC (Nº de pièce 004301003)
5) Déposez le détecteur O2 arrière.
ATTENTION: Lors de la dépose du O2, laissez refroidir le tuyau d'échappement de manière à ne pas l'endommager.
B: REPOSE
1) Avant de reposer le détecteur O2 arrière, appliquez le produit anti-grippage sur la partie cannelée du détecteur O2 arrière uniquement pour faciliter de la prochaine dépose.
ATTENTION: N'appliquez jamais de produit anti-grippage sur le protecteur du détecteur O2 arrière.
Produit anti-grippage: SS-30 par JET LUBE
2) Reposez le détecteur O2 arrière.
Couple de serrage: 21+-3 N*m (2,1+-0,3 kg-m)
3) Abaissez le véhicule.
4) Connectez le connecteur au détecteur O2 arrière
5) Branchez le câble de mise à la masse de la batterie.
