Revue Technique Subaru Impreza: Réservoir à carburant

A: DEPOSE

AVERTISSEMENT:

• Reposez des signaux d'interdiction de flamme au voisinage de la zone de travail.
• Veillez à ne pas répandre de carburant sur le sol.

1) Placez le véhicule sur le table de levage.

2) Déchargez la pression de carburant. <Voir FU(SOHC)- 52, DEPRESSURISATION DU CIRCUIT D'ALIMENTATION DE CARBURANT, FONCTIONNEMENT, Carburant.>

3) Vidangez le carburant du réservoir à carburant.

<Voir FU(SOHC)-52, VIDANGE DU CARBURANT, FONCTIONNEMENT, Carburant.>

4) Déposez le siège arrière.

5) Déconnectez le connecteur (A) du fil de réservoir à carburant allant au faisceau arrière.

6) Poussez le passe-fil (B) qui maintient le câble du fil de réservoir à carburant sur le plancher à travers la carrosserie.

7) Déposez la traverse arrière. <Voir RS-21 DEPOSE, Traverse arrière.>

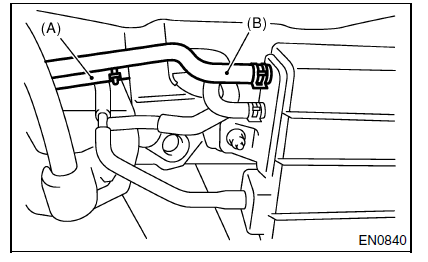

8) Débranchez le flexible de soupape à deux voies (A) de la soupape à deux voies puis débranchez le flexible d'absorbeur (B) du tuyau d'absorbeur.

9) Desserrez le collier, et débranchez le flexible de remplissage de carburant (A) et le flexible d'évent (B) du tuyau de remplissage de carburant.

10) Déconnectez les clips de faisceau et déconnectez le connecteur rapide. <Voir FU(SOHC)-66, DEPOSE, Canalisations d'alimentation, de retour et d'évaporation.> 11) Débranchez les flexibles de carburant.

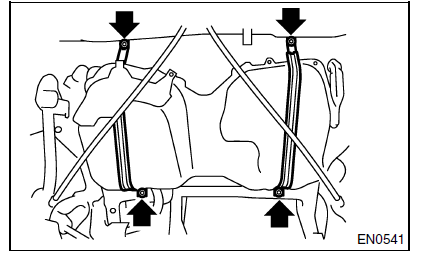

12) Soutenez le réservoir à carburant à l'aide d'un cric pour la boîte de vitesses puis déposez les boulons des bandes et déposez le réservoir à carburant du véhicule.

AVERTISSEMENT: Faites-vous aider par un assistant pour ce travail.

B: REPOSE

1) Soutenez le réservoir à carburant à l'aide d'un cric pour boîte de vitesses puis introduisez le faisceau de réservoir à carburant dans la cavité d'accès avec le passe-fil.

2) Montez le réservoir à carburant, et serrez provisoirement les boulons de fixation des bandes de réservoir à carburant.

AVERTISSEMENT: Faites-vous aider par un assistant pour ce travail.

3) Branchez le flexible de vanne à 2 voies (A) à la vanne à 2 voies et branchez le flexible d'absorbeur (B) à l'absorbeur.

4) Branchez le flexible de remplissage de carburant (A) et le flexible d'évent (B).

5) Branchez les flexibles de carburant, puis maintenez- les avec les clips et le raccord rapide. <Voir FU(SOHC)-66, DEPOSE, Canalisations d'alimentation, de retour et d'évaporation.>

6) Serrez les boulons de fixation de la bande.

Couple de serrage: 33 N*m (3,4 kgf-m)

7) Reposez la traverse arrière. <Voir RS-21 REPOSE, Traverse arrière.>

8) Connectez les connecteurs au fil de réservoir à carburant et obstruez la cavité accès avec le passefil.

9) Montez le siège arrière et le tapis de sol.

10) Connectez le connecteur au relais de pompe à carburant.

C: INSPECTION

1) Assurez-vous qu'il n'y a pas de fêlure, de creux, ou autre dommage sur le réservoir à carburant.

2) Assurez-vous que les flexible et les tuyaux à carburant ne sont pas fêlés et que les connexions sont serrées.
