Revue Technique Subaru Impreza: Relais de pompe à carburant
Revue Technique Subaru Impreza / Moteur / Injection de carburant (systeme
d'alimentation) / Relais de pompe à carburant
A: DEPOSE

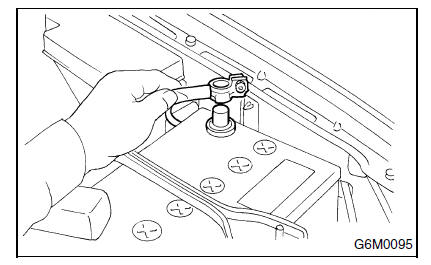

1) Débranchez le câble de mise à la masse de la batterie.
2) Déposez le couvercle avant de bas de marche côté passager.

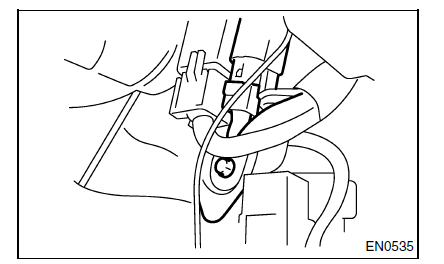

3) Déposez le boulon qui fixe le support de relais de pompe de carburant à la carrosserie.
4) Déconnectez le connecteur de la pompe à carburant.
5) Déposez le relais de pompe à carburant du support de montage.
B: REPOSE
Pour la repose, procédez dans l'ordre inverse de la dépose.
Relais principal
A: DEPOSE
1) Débranchez le câble de mise à la masse de la
batterie.
2) Déposez le couvercle avant de bas de marche
côté passager.
3) Déposez ...
Carburant
A: FONCTIONNEMENT
1. DEPRESSURISATION DU CIRCUIT
D'ALIMENTATION DE CARBURANT
AVERTISSEMENT:
Reposez des signaux d'interdiction de flamme
au voisinage de la zone de travail.
Veillez à ...
