Revue Technique Subaru Impreza: Ventilateur principal de radiateur et moteur de ventilateur
A: DEPOSE
1) Débranchez le câble de mise à la masse de la batterie.
2) Soulevez le véhicule.
3) Déposez le capotage sous-plancher.
4) Déconnectez le connecteur du moteur de ventilateur principal (A).
5) Abaissez le véhicule.
6) Déposez le conduit d'admission d'air.
- Modèle sans turbo
- Modèle avec turbo
7) Débranchez le flexible de trop-plein.
8) Déposez le tuyau de trop-plein. (Modèle avec turbo) 9) Déposez le réservoir.
10) Déposez le moteur de ventilateur principal de radiateur.
B: REPOSE
Pour la repose, procédez dans l'ordre inverse de la dépose.
NOTE: Lorsqu'il n'est pas possible de reposer le moteur de ventilateur principal, desserrez les boulons qui fixent le moteur de ventilateur auxiliaire.
Couple de serrage: 4,9 N*m (0,50 kgf-m)
C: DEMONTAGE
1) Dégrafez le clip qui fixe le connecteur de moteur au carénage.
2) Déposez l'écrou qui fixe le ventilateur à l'ensemble de moteur de ventilateur et de carénage.

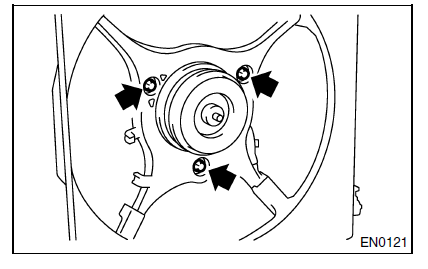

3) Déposez les boulons qui fixent le moteur de ventilateur au carénage.
D: REMONTAGE
Pour le remontage, procédez en ordre inverse du démontage.
Couple de serrage: 4,4 N*m (0,45 kgf-m)
Couple de serrage: 3,4 N*m (0,35 kgf-m)
